Грейфер двухчелюстной на базе экскаватора KOMAT'SU PC200 для сыпучих грузов

2 294
Max
3 сентября 2019
  • 0

Формат файлов: .cdw, Компас-3D, .docx, Word
Кол-во чертежей: 4
Теги: Грейфер
Категории: Чертежи проекты / Экскаваторы
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .cdw, Компас-3D, .docx, Word 35

Грейфер двухчелюстной на базе экскаватора KOMAT'SU PC200 для сыпучих грузов.

Курсовой проект


Грейфер двухчелюстной на базе экскаватора KOMAT'SU PC200

Список чертежей:
  • Грейферное оборудование на базе экскаватора KOMAT'SU PC200 вид общий
  • Грейферное оборудование сборочный чертёж (СБ)
  • Ковш СБ
  • Стойка СБ

Содержание проекта

Введение

1. Обзор грейферного оборудования

1.1 Классификация грейферного оборудования

1.1.1 Классификация грейферов по кинематическому типу действия

1.1.2 Классификация грейферов по типу челюстей

1.2 Патентный поиск

2. Обзор разрабатываемой конструкции

2.1 Базовая машина

2.1.1 Технические характеристики

2.1.2 Стандартное оборудование для базовой машины

2.2 Грейферное оборудование

2.2.1 Ковш

2.2.2 Стойка

2.2.3 Кронштейн

2.2.4 Гидроцилиндр

2.2.5 Оси

2.2.6 Болтовое соединение

2.2.7 Материалы

3. Расчет основных параметров

3.1 Расчет производительности грейферного оборудования

3.2 Расчет сил, действующих во время копания на элементы грейфера

3.3 Подбор гидроцилиндра

4. Расчет на прочность

4.1 Подбор болтов для соединения кронштейна с рабочей частью грейфера

4.2 Подбор гидроцилиндра по диаметру поршня. Расчет штока на устойчивость

4.3 Расчет оси на срез

Заключение

Список использованных источников

Приложения



В курсовом проекте было спроектировано грейферное оборудование на базе экскаватора KOMAT’SU PC200, имеющее две челюсти – ковша на гидроприводе.

Проведен обзор и анализ существующих агрегатов, представлена классификация грейферов, дано описание проектируемой конструкции.

Выполнен расчет основных параметров оборудования и рассчитаны на прочность узлы соединения, наиболее нагруженные и подверженные поломке.

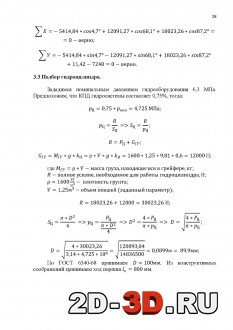

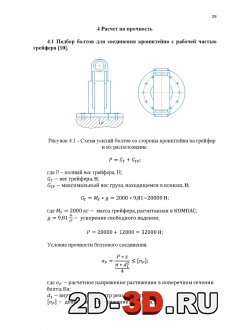

Грейферное оборудование  Расчет и подбор гидроцилиндра  Расчёт на прочность

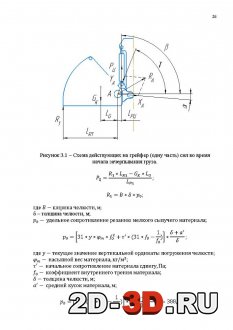

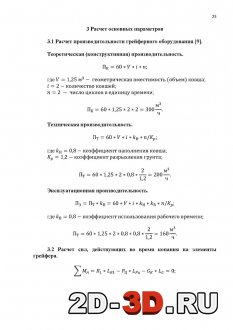

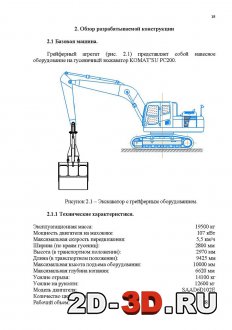

Расчёт производительности грейферного оборудования  Схема сил действующих на грейфер  Технические характеристики экскаватора с грейферным оборудованием

Техническая характеристика:

Базовая машина KOMAT'SU PC200

Тяговое усилие 178 кН

Мощность двигателя 110 кВт

Эксплуатационная масса агрегата 20500 кг

Тип проекта Курсовой Кол-во листов (чертежей)
Формат .cdw, Компас-3D, .docx, Word 35
