Водоснабжение и канализация жилого здания (вариант 7)

118
shokha7k
3 октября 2021
  • 0

Формат файлов: AutoCAD, Excel, Word, dwg, xls, docx
Кол-во чертежей: 1
Категории: Чертежи проекты / Водоснабжение, водоотведение, канализация

Водоснабжение и канализация жилого здания (вариант 7)
Курсовой проект
 Расчет и схемы
План типового этажа, план техподполья, схема В-1, схема К-1, генплан, продольный профиль

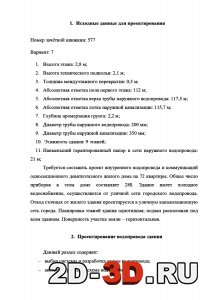

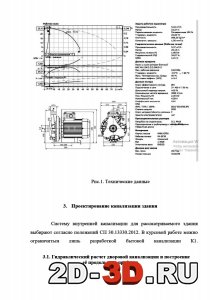

Исходные данные для проектированияТехнические данныеТаблица гидравлического расчёта водопровода В1
Список чертежей:
  1. План типового этажа, план техподполья, схема В-1, схема К-1, генплан, продольный профиль
Проект внутреннего водопровода и коммуникаций односекционного девятиэтажного жилого дома на 72 квартиры.
Исходные данные для проектирования:
  1. Высота этажа: 2,8 м
  2. Высота технического подполья: 2,1 м
  3. Толщина междуэтажного перекрытия: 0,3 м
  4. Абсолютная отметка пола первого этажа: 112 м
  5. Абсолютная отметка верха трубы наружного водопровода: 117,5 м
  6. Абсолютная отметка лотка наружной канализации: 115,7 м
  7. Глубина промерзания грунта: 2,2 м
  8. Диаметр трубы наружного водопровода: 200 мм
  9. Диаметр трубы наружной канализации: 350 мм
  10.  Этажность здания: 9 этажей
  11. Наименьший гарантированный напор в сети наружного водопровода: 21 м
Составлен проект внутреннего водопровода и коммуникаций односекционного девятиэтажного жилого дома на 72 квартиры. Общее число приборов в этом доме составляет 288. Здание имеет холодное водоснабжение, осуществляется от уличной сети городского водопровода. Отвод сточных от жилого здания проектируется в уличную канализационную сеть города. Планировка этажей здания однотипная; подвал расположен под всем зданием. Поверхность участка земли – горизонтальная.

Содержание пояснительной записки
Введение
1. Исходные данные
2. Проектирование водопровода здания
2.1. Выбор системы и разработка схемы водопровода
2.2. Гидравлический расчет водопровода
2.3. Подбор водомеров и насосов
2.3.1. Подбор водомеров
2.3.2. Подбор насоса
3. Проектирование канализации здания
3.1. Гидравлический расчет дворовой канализации и построение её продольного профиля
Список использованных источников и литературы


 Подбор насосаТаблица гидравлического расчёта дворовой канализации К1
