Водоснабжение и водоотведение 5-ти этажного дома

17 774
Max
6 августа 2011
  • 100

Теги: Водоснабжение
Категории: Чертежи проекты / Водоснабжение, водоотведение, канализация
Тип проекта Кол-во листов (чертежей)
Формат

Курсовой проект
Водоснабжение и водоотведение





На чертеже изображено: план типового этажа, план подвала, аксонометрические схемы, В1, К1, К2, генплан участка, продольный      профиль дворовой канализации.

Содержание
1. Общая часть
2. Исходные данные

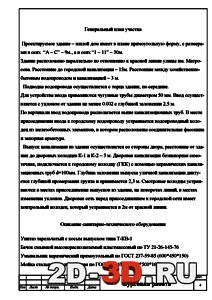

3. Генплан участка
4. Описание сантехоборудования
5. Внутренний водопровод
6. Гидравлический расчет внутренней водопроводной сети В-1

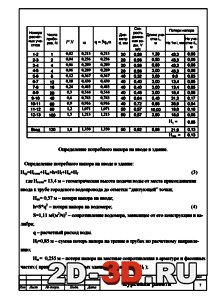

7. Определение потребного напора на вводе в здание

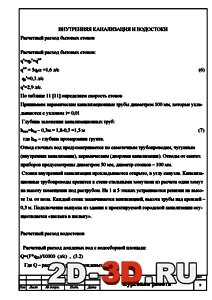

8. Внутренняя канализация и водостоки
9. Расчетный расход бытовых стоков
10. Расчетный расход водостоков
11.Список используемой литературы

Исходные данные
Проектируемое здание – дом жилой
Грунт в основании   -  суглинки
Глубина промерзания грунта – 1.8 м.
Высота этажа – 3 м.
Высота подвала – 2,3 м.
Количество этажей – 5
Абсолютная отметка поверхности земли у здания – 54,4 м.
Абсолютная отметка пола первого этажа – 53,2 м.
Абсолютная отметка верха трубы городского водопровода – 52 м.
Абсолютная отметка лотка колодца городской канализации – 51 м.
Абсолютная отметка земли у канализационного колодца – 54 м.
Приготовление горячей воды – централизованное в ЦТП
Гарантированный напор (Нгар) – 26 м.
Кровля – плоская
Расстояние здания до красной линии – 5 м.
Расстояние от здания до городского канализационного колодца – 15 м.
Диаметр трубы городского водопровода dв=250 мм.
Диаметр трубы городской канализации dк= 300 мм.
Уклон трубы городской канализации – 0,007
Уличные коммуникации водопровода и канализации – существующие

Чертеж выполнен в AutoCAD. ВиВ.
