Бетонный шлюз и судоходный канал
Курсовой проект

Судоходный канал и бетонный шлюзПостроение двух вариантов трассы канала на топографическом плане

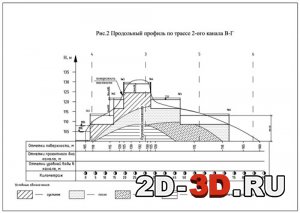

Продольный профиль по трассе 1-ого канала А-БПродольный профиль по трассе 2-ого канала В-Г

Поперечное сечение канала полигонального очертанияПлан нижней головы шлюза

Расчет днищаПоперечный профиль камеры шлюза докового типаРасчетная схема к проверке прочности ригеля



 Список чертежей: судоходный канал и бетонный шлюз, построение двух вариантов трассы канала на топографическом плане, продольный профиль по трассе 2-ого канала В-Г,  продольный профиль по трассе 1-ого канала А-Б, поперечное сечение канала полигонального очертания, крепление откосов (каменное мощение), схема подходного канала, расчетная схема днища для построения эпюр M, Q, N, армирование стены камеры, продольный разрез верхней головы шлюза, план верхней головы шлюза, план нижней головы шлюза, гидравлические характеристики наполнения камеры шлюза, план-схемы расположения судов, поперечный профиль камеры шлюза докового типа, схема к определению веса стены, схема к вычислению бокового давления грунта, схема к вычислению вертикального давления грунта, схема к определению гидростатического давления воды, эпюры расчетных усилий в поперечных сечениях стены, армирование стены камеры, расчетная схема к определению величин P и M, расчетная схема нагрузок на днище, расчетная схема днища для построения эпюр M, Q, N, схема к определению положения ригелей, схема набора створки, эпюры M и Q четырехпролетного стрингера, расчетная схема к определению опорных реакций ригеля, расчетная схема к проверке прочности ригеля, расчетная схема к определению M и Q в ригеле.

Построение трассы канала через водораздел.
На топографическом плане местности наносятся числовые значения отметок горизонталей, используя заданную отметку наиболее расположенной горизонтали и берг-штрихи.
На плане местности наносятся два варианта трассы канала: трассу I – по кратчайшему расстоянию между озерами, а трассу II – по низким отметкам водораздела.
По намеченным трассам строится продольный профиль с указанием геологического строения  на основании данных буровых скважин, расположив их примерно на равных расстояниях вдоль трассы
Поперечное сечение канала принимаем полигонального очертания, т.к. оно создает меньшее, в сравнении с трапецеидальным и прямоугольным сечениями, сопротивление судов, идущих по оси канала и благоприятные условия для обеспечения устойчивости откосов.

 Содержание пояснительной записки
1. Построение двух вариантов трассы канала
2. Определение основных первоначальных размеров поперечного сечения канала и их уточнение
3. Разбивка шлюзов по трассам канала
4. Определение полезных размеров камеры шлюзов
5. Определение основных размеров подходных каналов к шлюзу, направляющих сооружений (пал) и длины причалов
6. Выбор системы питания шлюза
7. Проектирование голов и камеры шлюза
8. Гидравлический расчет шлюза
9. Пропускная способность шлюза
10. Расчет стены шлюза
11. Расчет днища камеры
12. Двустворчатые ворота
Список литературы
