Водоснабжение и водоотведение 5-ти этажного жилого дома. Курсовой проект с чертежами, расчетами и ПЗ

Формат файлов: .dwg AutoCAD, .docx Word
Кол-во чертежей: 1
Теги: 5 этажей
Категории: Чертежи проекты / Водоснабжение, водоотведение, канализация

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word	17 (1)

В курсовом проекте производился расчёт водоснабжения и канализации для пятиэтажного жилого здания. Для проектирования водоснабжения вычерчена водопроводная сеть. Рассчитаны расходы воды, подобран счётчик воды, произведён гидравлический расчёт водопроводной сети.
Так как гарантийный напор от уровня земли городского водопровода больше рассчитанного в работе требуемого напора, то можно обойтись без повысительной установки. Для проектирования канализации вычерчена канализационная сеть, определены диаметры и уклоны всех труб, просчитаны глубины колодцев и длины выпусков, а также определены места прочисток и ревизий. Сеть дворовой канализации данного проекта включает 3 смотровых колодца, контрольный и поворотный колодцы.
Знание устройства систем водоснабжения и водоотведения может помочь не только при проектировании и строительстве новых домов, но и при реконструкции (капитальном ремонте) старых.
В проекте были выполнены расчетно-пояснительная записка в Word и чертежи в редактируемом формате AutoCAD. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Исходные данные:
Номер варианта генплана – 2
Номер варианта типового этажа – 2
Количество этажей – 5
Норма водопотребления, л/сут.чел. – 160
Гарантийный напор от уровня земли – 27,0
Расстояние от красной линии, м – 8
Диаметр городского водопровода, мм – 200
Диаметр городской канализации, мм – 250
Высота подвала, м – 2,8
Глубина промерзания, м – 1,6
Отметка поверхности земли у здания – 105,5
Отметка пола первого этажа – 106,5
Отметка верха трубы городского водопровода – 103,1
Отметка лотка в колодце городской канализации – 102,1
Отметка поверхности земли в точке подключения канализации – 105,3

Список чертежей:
1. План Типового этажа на ОТМ 106,5 M 1:100; План Подвала на ОТМ 103,4 M 1:100; Генплан участка M 1:500; Аксонометрическая Схема B1 М1:100; Аксонометрическая Схема К1 M 1:100; Разрез подключения колодца МГ 1:500 МВ 1:100

Содержание расчетно-пояснительной записки:
Введение
1. Исходные данные
2. Проектирование внутреннего водопровода

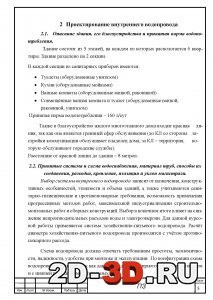

2.1. Описание здания, его благоустройства и принятая норма водопотребления
2.2. Принятые система и схема водоснабжения, материал труб, способы их соединения, разводка, крепление, изоляция и уклон магистрали
2.2.1. Ввод водопровода и водомерный узел
2.2.2. Внутренняя водопроводная сеть и арматура
2.3. Гидравлический расчет сети внутреннего водопровода
2.3.1. Аксонометрическая схема внутреннего водопровода
2.3.2. Таблица гидравлического расчета сети, определение потерь напора на расчетном направлении
2.4. Подбор водомера (счетчика
2.5. Определение требуемого напора
3. Проектирование внутренней канализационной (водоотводящей) сети
3.1. Конструирование внутренней водоотводящей сети, материал труб, способы их соединения, диаметры и уклон
4. Дворовая водоотводящая сеть
4.1. Трассировка сети и размещение колодца
4.2. Материал труб, их диаметры и уклоны
5. Построение продольного профиля дворовой водоотводящей сети
Заключение
Список использованной литературы



Проектирование систем водоснабжения и водоотведения многоквартирного жилого дома. Изучение основного технологического оборудования, применяемого при монтаже данных систем.
В связи с быстрыми темпами развития и увеличение количества сантехнических приборов и способов их монтажа, перед современными специалистами, а также проектировщиками возникают большие перспективы по внедрению такого оборудования в нашей стране и повышению комфорта жизни наших граждан.
Современные системы обеспечивают подачу воды со значительными потерями, достигающими 50%, что неблагоприятно отражается на окружающей среде. Природные водные источники истощаются и загрязняются их избыточным количеством сточных вод. Большой расход воды и потери приводят к перегрузке очистных сооружений, ухудшению качества воды, что отрицательно сказывается на здоровье населения.
При разработке проекта мы должны применить современные ресурсосберегающие системные и схемные решения и оборудование, позволяющие рационально использовать питьевую воду.
Федеральная программа по обеспечению населения питьевой водой, направленная на восстановление и развитие систем водоснабжения до уровня, обеспечивающего соответствие воды новым, более жёстким требованиям СанПиН, требует повышение качества воды в местах водозабора.
В связи с истощением природных водных источников в проекте необходимо организовать рациональное использование воды и снижение среднего водопотребления.
