Водоснабжение и водоотведение 8-ми этажного дома

325
kabanov
25 ноября 2022
  • 40

Формат файлов: dwg AutoCAD, docx Word
Кол-во чертежей: 2
Теги: Водоснабжение
Категории: Чертежи проекты / Водоснабжение, водоотведение, канализация
Тип проекта Курсовой Кол-во листов (чертежей)
Формат dwg AutoCAD, docx Word 18 (2)

Водоснабжение и водоотведение 8-ми этажного дома
Чертежи и расчеты в редактируемых форматах (могут подойти к вашему проекту)
Курсовая работа

План этажа М1 к  100, План подвала М 1 к 100,, Генплан М1 к 500, Продольный профиль канализацииАксонометрическая схема холодного водопровода М1 к 100, Аксонометрическая схема водоотведения М1 к 100
Определение расходов и расчет водоснабженияПараметры гидравлического расчета водопроводной сетиПроектирование водопроводной сети

В результате выполнения курсовой работы по водоснабжению и водоотведению жилого здания были запроектированы внутренняя сеть водоснабжения, а также внутренняя и дворовая сети канализации согласно санитарно-гигиеническим требованиям.
В курсовой работе были выполнены следующие расчёты: гидравлический расчёт сети внутреннего водопровода, подбор счетчика воды, определение требуемого напора, выбор системы и схемы внутренней и дворовой канализации, определение расчетных расходов сточных вод, гидравлический расчет выпусков и трубопроводов дворовой канализации.
В результате гидравлического расчета внутренней сети водоснабжения были приняты трубы диаметром 15, 20, 25, 32 мм, диаметр ввода – 32 мм, требуемый напор составил 41,54 м. Для системы водоснабжения подобран счетчик воды - крыльчатый водомер с диаметром условного прохода 32 мм.
При расчете системы внутренней и дворовой канализации была выбрана схема и расположение канализационных стояков смотровых колодцев, расход сточных вод составил 4,310 л/с. При гидравлическом расчете выпусков и трубопроводов дворовой канализации были выбраны необходимые диаметры и уклоны труб с учетом скорости движения сточных вод и наполнения труб. Диаметр канализационных отводов равен d=100 мм, дворовой канализации d=100 мм. Уклоны лотка трубопровода находятся в пределах 0,014-0,02.

Список чертежей:
1. План этажа М1:100, План подвала М:100, Генплан М1:500, Продольный профиль канализации;

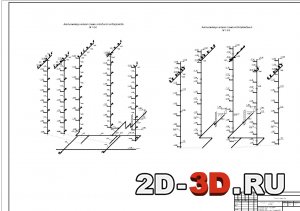

2. Аксонометрическая схема холодного водопровода М1:100, Аксонометрическая схема водоотведения М1:100.

Содержание расчетно-пояснительной записки:
Введение
1 Проектирование водопроводной сети
1.1 Определение расходов и гидравлический расчет водоснабжения
2 Проектирование внутренней и наружной систем водоотведения
2.1 Определение расходов и гидравлический расчет водоотведения
Заключение
Список используемой литературы
Приложение А
Приложение Б
Иллюстративная часть на листах формата А1

Проектирование систем водоотведенияРасчет напораРасчет требуемого напора
Тип проекта Курсовой Кол-во листов (чертежей)
Формат dwg AutoCAD, docx Word 18 (2)
