Вентиляция рынка

Формат файлов: .dwg AutoCAD
Кол-во чертежей: 6
Теги: Рабочий проект
Категории: Чертежи проекты / Вентиляция, кондиционирование

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.dwg AutoCAD	(6)


В данной работе представлен действующий проект систем вентиляции рынка, с планом здания, аксонометрическими схемами, спецификацией оборудования. В работе были выполнены чертежи в редактируемом формате AutoCAD. Все чертежи легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Проект выполнен в соответствии с заданием на проектирование и  согласно с требованиями СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», СНиП 2.08.02-89* «Общественные здания и сооружения», СНИП 31.05-2003 «Общественные здания  административного назначения», СНИП 23-02-2003 «Тепловая защита зданий», СНИП 21-01-97 «Пожарная безопасность зданий и сооружений», ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях». Расчетная температура наружного воздуха в зимний период -26°С. Расчетная температура внутреннего воздуха принята согласно действующим нормативным документам.
Источник теплоснабжения – существующий тепловой узел. Параметры теплоносителя 150-70ºС.

Список чертежей:
1. Общие данные
2. Характеристика отопительно-вентиляционных систем, местные отсосы от технологического оборудования
3. План на отм. -3.600

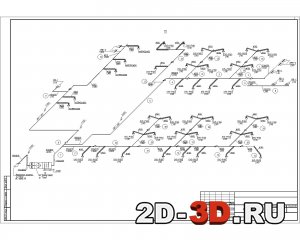

4. Аксонометрическая схема приточной системы здания рынка
5. Аксонометрические схемы вытяжных систем
6. Спецификация оборудования и материалов

Вентиляция:
Вентиляция помещений принята приточно-вытяжная с механическим и естественным побуждением. Воздухообмен вспомогательных и производственных помещений определен по нормируемой кратности, в обеденном зале по избыткам теплоты, а также из расчета 20 м3/ч на одного посетителя (принят максимальный воздухообмен), в торговом зале из расчета 20 м3/ч на одного посетителя. Приток воздуха обеспечен приточной канальной установкой. Для вытяжной вентиляции производственных и вспомогательных помещений предусматривается использование канальных вентиляторов устанавливаемых непосредственно на воздуховоде, для вытяжной вентиляции торгового зала – крышных вентиляторов.  Согласно, технологического задания, места выделения производственных вредностей оборудованы местными отсосами.
Воздуховоды приточных и вытяжных систем запроектированы из оцинкованной стали в соответствии с обязательным приложением   СНиП41-01-2003, толщиной в зависимости от размера и назначения. Вытяжные воздуховоды  и зонт от технологического оборудования лаборатории выполнить из нержавеющей стали.   Монтаж и испытание систем отопления и вентиляции производить согласно СНиП 3.05.01-86.

Кондиционирование:
Для создания комфортных условий в обеденном и торговом залах установлены кондиционеры кассетного типа.

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.dwg AutoCAD	(6)
