Водоснабжение, канализация, отопление и вентиляция 5-ти этажного жилого дома

Формат файлов: .dwg AutoCAD, .docx Word
Кол-во чертежей: 10
Теги: ОВ 5 этажей Отопление
Категории: Вентиляция, кондиционирование / Водоснабжение, водоотведение, канализация / Отопление проекты

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word	41 (10)


В данном курсовом проекте были запроектированы и рассчитаны системы холодного водоснабжения, канализации, отопления и вентиляции пятиэтажного жилого 15 – квартирного дома, расположенного в черте города Могилёв. В проекте были выполнены расчетно-пояснительная записка в Word и чертежи в редактируемом формате AutoCAD. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Для того, чтобы произвести теплотехнический расчет, определили толщину теплоизоляционного слоя ограждающих конструкций здания: наружной стены, чердачного и подвального перекрытий.
Для расчета системы отопления мы произвели следующие расчеты:
- расчет теплопотерь помещений;
- определение поверхности нагрева нагревательных приборов;
- гидравлический расчет теплопроводов системы отопления.
В результате вышеперечисленных расчётов получили следующие результаты:
Сумма тепловых потерь всего здания составляет 32708,12 Вт.
В качестве нагревательного прибора взяли чугунный радиатор 2КП-90х500, с площадью нагрева 0,155 м2, и произвели расчет количества секций и их группировку по всему зданию.
Важным пунктом данной курсовой работы является гидравлический расчет, он необходим для того, чтобы в системе обеспечивался пропуск заданно-го расхода теплоносителя. Правильный гидравлический расчет предопределяет работоспособность системы отопления. Для этого нам потребовалось вычертить аксонометрическую схему системы отопления, в данной курсовой работе, она двухтрубная, тупиковая с нижней разводкой, на ней привели тепло-вые нагрузки приборов.
В процессе проектирования для 5-этажного жилого дома была принята естественная вытяжная канальная вентиляция. Естественная канальная вентиляция состоит из внутристенных или приставных каналов с отверстиями, за-крытыми жалюзийными решетками. Каждый вентиляционный канал имеет самостоятельный выпуск в атмосферу. Каналы сгруппированы в один блок – 5 каналов от расположенных друг над другом кухонь. Блок каналов закрыт от атмосферных осадков зонтом.
Для расчета вентиляции нам потребовалось определить воздухообмен в помещении, для этого мы находили объем вентиляционного воздуха и необходимую площадь воздухоотвода.
Глубина промерзания грунта в городе Могилёв = 1,47м, преобладающий ветер–западный, средняя температура наружного воздуха: 7℃.

Список чертежей:
1. Аксонометрия водоснабжения
2. Аксонометрия канализации

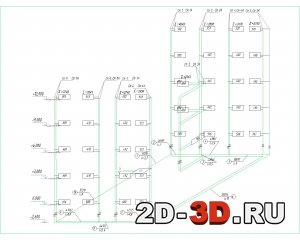

3. Аксонометрическая схема системы отопления
4. Вентиляция
5. План первого этажа
6. План типового этажа
7. Лабуда
8. Генплан
9. План подвала
10. План чердака

Содержание расчетно-пояснительной записки:
Введение
1.Проектирование внутреннего водопровода
1.1 Выбор системы и схемы водопровода
1.2 Выбор места ввода водопровода и размещение водомерного узла
1.3 Гидравлический расчет сети водоснабжения
2. Проектирование внутренней системы канализации
2.1. Выбор системы и схемы канализации
2.2. Проектирование внутриквартальной сети канализации
3. Проектирование системы отопления
3.1 Расчет теплопотерь помещений
3.1.1 Определение удельной тепловой характеристики здания
3.2. Выбор системы отопления.
3.3. Расчет нагревательных приборов
3.4. Гидравлический расчет теплопроводов
4. Проектирование системы вентиляции
4.1. Выбор системы вентиляции
4.2. Расчет потребных вентиляционных объемов
Заключение
Список литературы
Приложение А
Генеральный план
Приложение Б
Аксонометрическая схема водоснабжения
Приложение В
Аксонометрическая схема канализации
Приложение Г
Продольный профиль
Приложение Д
Аксонометрическая схема отопления
Приложение Е
Аксонометрическая схема вентиляции



Инженерные системы жилого здания играют ключевую роль в обеспечении комфорта и безопасности жильцов. Они включают в себя системы отопления, вентиляции, кондиционирования воздуха, водоснабжения, канализации, электроснабжения и противопожарной защиты. Правильное проектирование и обслуживание этих систем обеспечивают эффективное функционирование здания и улучшают качество жизни его обитателей.
Внутренний водопровод - система трубопроводов и устройств, обеспечивающая подачу воды к санитарно-техническим приборам, пожарным кранам и технологическому оборудованию, обслуживающая одно здание или группу зданий и сооружений и имеющая общее водоизмерительное устройство от сети водопровода населенного пункта или промышленного предприятия.
Внутренняя канализация - система трубопроводов и устройств в объеме, ограниченном наружными поверхностями ограждающих конструкций и выпусками до первого смотрового колодца, обеспечивающая отведение сточных вод от санитарно-технических приборов и технологического оборудования и при необходимости локальными очистными сооружениями, а также дождевых и талых вод в сеть канализации соответствующего назначения населенного пункта или промышленного предприятия.
Проект отопления разработан в соответствии с заданием на проектирова-ние. Заданием на курсовую работу предусматривается проектирование систем отопления и вентиляции жилого пятиэтажного дома с высотой этажа 3,0 м, находящегося в Могилёвской области. Здание ориентировано на юго-восток.
Стены здания – из обыкновенного кирпича, плотностью 1800 кг/м3. В здании имеется неотапливаемый подвал без окон высотой 2,4 м.
Отопление в здании предусматривается от внешнего источника – центральной системы отопления – теплосеть с температурой 100 0С, с насосной циркуляцией теплоносителя, присоединение к внешним теплоносителям через элеватор.
Трубы с чугунными радиаторами 2КП-90х500 связаны двухтрубно. Схема движения теплоносителя – тупиковая. Распределение теплоносителя – нижнее.
Система вентиляции – естественная. Все расчётные данные приняты по материалам и строительным нормам.
