Скіпа

3 289

Max

25 января 2013

Формат файлов: Компас, AutoCAd
Категории: Чертежи проекты / На украинском. Разное

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	Компас, AutoCAd	1

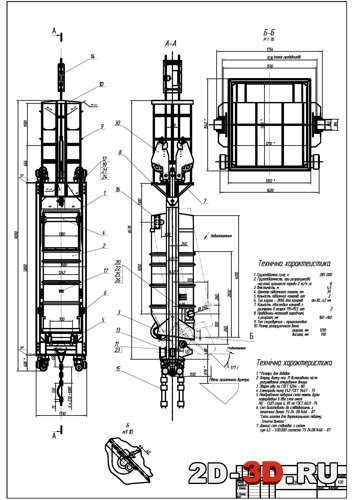

Скіп багатоканатного підьому з відхиляючимся кузовом

Скачать:

Для скачивания материала Вам необходимо перейти в VIP группу

Скіпи призначені головним чином транспорту корисної копалини, а також для видачі породи. В основному вони призначені для шахтних умов роботи, де займають місце в стовбурі й завдяки їм, відбувається вивезення породи або (залізної руди) на поверхню шахти.

Технічна характеистика:

1. Грузопідйомна сила 285 000 н

2. Грузопідйомність, при розрахунковії насипній щільності породи 2 т/м ,т 8

3. вмістимість 4,5 м

4. Діаметр підйомного каната 39 мм

5. Кількість підйомних канатів 2 шт

6. Тип коуша - ЗККБ для канатів dк=30.42 мм

7. Кількість хвостових канатів з розмірами в розрізі 119 19,5, шт 2

8. Провідники-металеві коробчаті, з розрізом 160 160 мм

9. Тип скировуючих - трироликових

10. Розмір розгрузочного вікна ширина 1210 мм., висота 910 мм

Шахтная скипа.
