Розрухунок червячного-цилиндрического редуктора

3 461
rihhansu
19 февраля 2015
  • 0

Формат файлов: Компас, AutoCAD, cdw, dwg
Кол-во чертежей: 8
Категории: Чертежи проекты / На украинском. Разное
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, cdw, dwg 44 (8)
Розрухунок червячного-цилиндрического редуктора
Курсовий проект

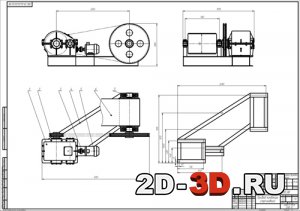

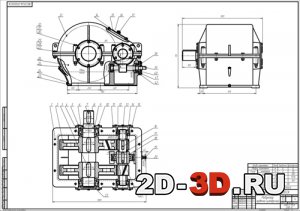

Редуктор червячно-циліндричнийПривод конвеєра стрічкового

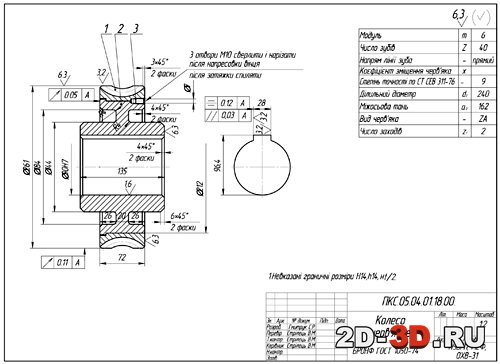

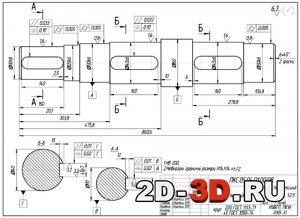

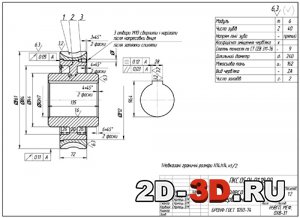

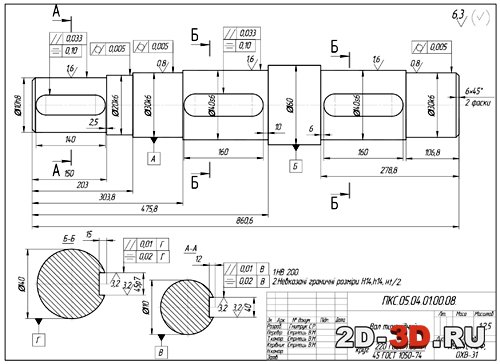

Вал тихоходныйКолесо червячное

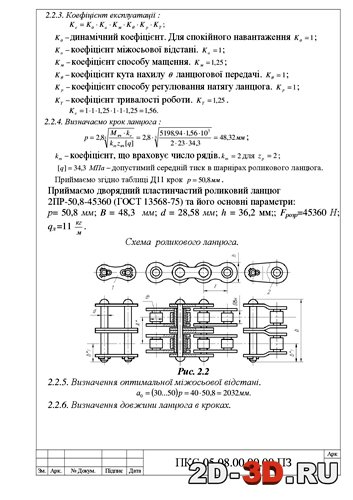

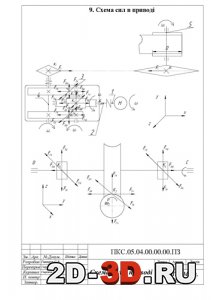

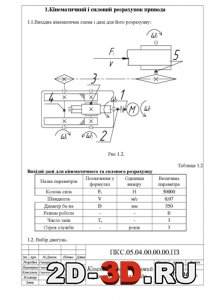

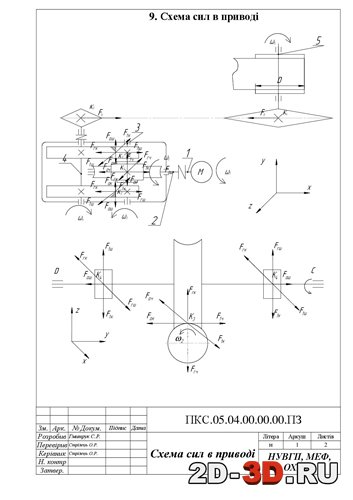

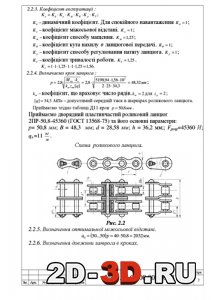

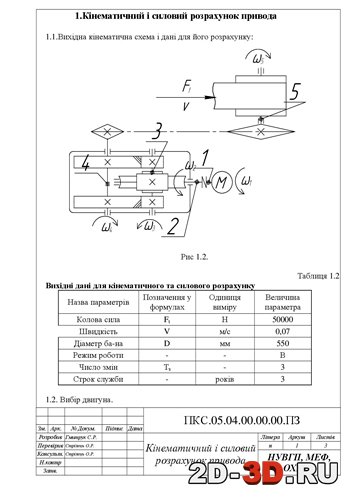

Схема  роликового ланцюгаВихідна кінематична схема і дані для його розрахункуСхема сил в приводі

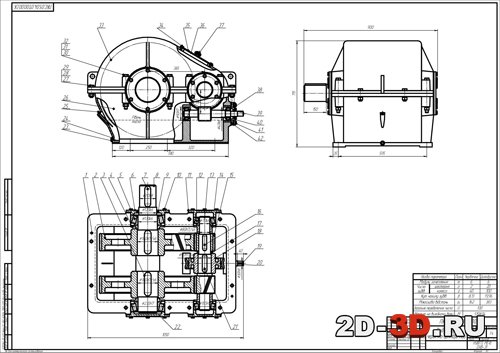

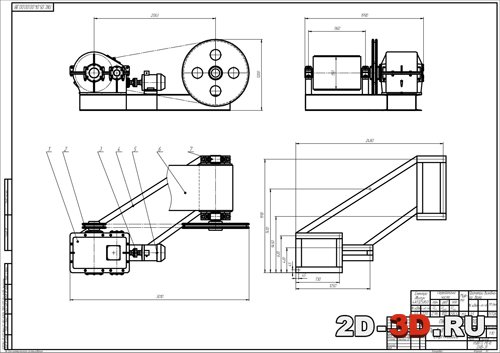

Перелік креслень: редуктор червячно-циліндричний, ескізна компоновка, деталировка (вал тихоходный, колесо тихоходное, крышка смотрового окна, крышка сквозная, колесо червячное), привод конвеєра стрічкового, спецификация, экспликация.

У пояснювальній записці відсутні розділи:
11. Уточненный расчет промежуточного вала редуктора
12. Розрахунок подшипников качения



Назва параметра

Позн.

Циліндрична

Циліндрична

Модуль зачеплення

m

6

6

Число

зубів

шестерня

z1

2

20

колесо

z2

40

100

Кут нахилу зубів

b

8,13

19,96

Міжосьова відстань

aw

162

383

Загальне передаточне число

U

100

Момент на вихідному валу

M

5198,94



Зміст пояснювальної записки
Введение
1.Кинематичний и силовой расчет привода
2.Расчет клиноременной передачи
3. Расчет цилиндрической тихоходной передачи
4.Розрахунок цилиндрической быстроходной передачи
5.Умовний расчет валов редуктора
6.Расчет конструктивных размеров зубчатых колес
7 Расчет конструктивных размеров корпуса и крышки редуктора
8.Ескизна компоновка редуктора
9 Схема сил, действующих на валы привода.
10 Выбор шпонок и их проверочный расчет
13.Вибир и расчет муфты
14.Вибир посадок зубчатых колес, звездочек подшипников, муфты
15.Вибир и обоснование способа смазки
16.Порядок сборки и разборки редуктора
17.Порядок сбора привода на общей раме
18.Вибир опор приводного вала рабочей машины
19.Техника безопасности при эксплуатации привода
Литература
