Механизм натяжения (ТМСИ.2016.08.СБ) для гусеницы трактора

475
TireLess
6 февраля 2021
  • 0

Формат файлов: Компас-3D, cdw, word, doc, pdf
Кол-во 3D моделей: 16
Кол-во чертежей: 17
Категории: Тракторы / КОМПАС-3D
Механизм натяжения гусеницы трактора
Курсовая работа
3д модель и чертежи

Механизм натяжения

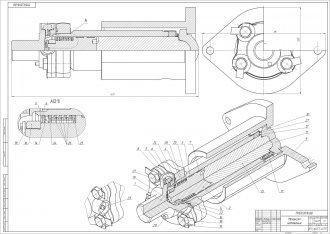

Механизм натяжения. Чертеж

Механизм натяжения предназначен для натяжения гусеницы трактора

В механизм натяжения входят следующие стандартные изделия и материалы:
  • поз. 17 - болт ЗМ8-8дж30.5в ГОСТ 7796-70 (6 шт.),
  • поз 18 - болт М20-8дх 60.48 ГОСТ 7808-70 (4 шт.}
  • поз. 19 - шплинт 4x63 ГОСТ 397-79 (1шт)
  • поз. 20 - штифт 10п6х15 ГОСТ 3128-70 (1шт),
  • поз. 21 - кольцо 012-018-25-2-4 ГОСТ 9833-73 (1 шт.)
  • поз. 22 - кольцо 095-105-58-2-4 ГОСТ 9833-73 (1 шт.),
  • поз. 24 - масленка 13 ГОСТ 19853-74 1 шт.)
  • поз. 24 - кольцо нажимное 50x70x1 МН 5652-65 (1 шт.)
  • поз. 25 - кольцо опорное 50x70x1 МН 5652-65 (1 шт.),
  • поз. 26 -манжета 50x70x1 МН 5652-65 (5 шт.)
  • поз. 27 - проволока 1,0-0-С ГОСТ 3282-74 0,38м
Натяжение осуществляется путем перемещения цилиндра 3 относительно штока 13 и поршня 2 влево за счет создаваемого давления в поршневой полости механизма. Масло нагнетается под давлением в поршневую полость через масленку 23 вместе с цилиндром ВлеВо перемещается фланец 4 и фланец 1. На вал фланца 1 крепится опора натяжного колеса (на чертеже не показана). Фланец 9 закреплен неподвижно. Максимальное увеличение расстояния между фланцем 9 и фланцем 1 от 90 до 100 мм За счет этого перемещения происходит натяжение гусеницы

Собирается механизм в следующем порядке цилиндр 3 запрессовывается во фланец 4 меньшим своим наружным  диаметром  85 и приваривается во фланец 4 с торца  Вставляется кольцо 22. К этому же торцу присоединяется фланец 1 и все скрепляется болтами 18 со стопорными шайбами 15  Во фланец 1 ввертывается масленка 23 и пробка 8 с уплотнительным кольцом 21. На поршень 2 насаживаются два кольца 7, манжеты 26, кольца 14, 24, 25, прокладка 5 и шайба 6 Все эти детали поджимаются гайкой 16, которая навертывается на резьбовой конец поршня М36 х 1,5-6д и стопорится шплинтом 19.

Поршень в сборе вставляется в цилиндр так, что первой вводится гайка 16 и проталкивается поршневая группа до упора резьбового конца поршня в торец фланца 1. В цилиндр 3 вставляется шток 13. Шаровая поверхность штока должна выходить из цилиндра На шток насаживается сальник 12, поджимается крышкой 10 и крепится к торцу цилиндра шестью болтами 17, головки которых скрепляются проволокой 27 для предотвращения самоотвинчивания. На шаровую поверхность штока 13 надевается упор 11. Цилиндр в сборе вставляется во фланец 9 так, чтобы торец упора 11 коснулся внутреннего торца фланца 9. Все фаски для внутренней метрической резьбы Выполнены по ГОСТ 10549-80 и на чертежах деталей не указаны.

Список чертежей
  1. Механизм натяжения
  2. Гайка _ ТМСИ.2014.08.16
  3. Кольцо _ ТМСИ.2014.08.07
  4. Кольцо _ ТМСИ.2014.08.14
  5. Крышка cальника _ ТМСИ.2014.08.10
  6. Механизм  натяжения _ ТМСИ.2016.08.СП
  7. Механизм натяжения _ ТМСИ.2016.08.СБ(5.11)
  8. Описание
  9. Поршень _ ТМСИ.2014.08.02
  10. Пробка _ ТМСИ.2014.08.08
  11. Прокладка _ ТМСИ.2014.08.05
  12. Сальник _ ТМСИ.2014.08.12
  13. Упор _ ТМСИ.2014.08.11
  14. Фланец _ ТМСИ.2014.08.01
  15. Фланец _ ТМСИ.2014.08.04
  16. Фланец _ ТМСИ.2014.08.09
  17. Цилиндр _ ТМСИ.2014.08.03
Список 3д моделей в Компас - 3D
  1. Гайка _ ТМСИ.2014.08.16
  2. Кольцо _ ТМСИ.2014.08.07
  3. Кольцо _ ТМСИ.2014.08.14
  4. Крышка cальника _ ТМСИ.2014.08.10
  5. Поршень _ ТМСИ.2014.08.02
  6. Пробка _ ТМСИ.2014.08.08
  7. Проволока поз.27
  8. Прокладка _ ТМСИ.2014.08.05
  9. Сальник _ ТМСИ.2014.08.12
  10. Упор _ ТМСИ.2014.08.11
  11. Фланец _ ТМСИ.2014.08.01
  12. Фланец _ ТМСИ.2014.08.04
  13. Фланец _ ТМСИ.2014.08.09
  14. Цилиндр _ ТМСИ.2014.08.03
  15. Шток _ ТМСИ.2014.08.13
  16. Механизм натяжения  _ ТМСИ.2016.08.СБ(5.11)

Фланец Поршень

Пробка Разнесение

Сборка Сборка1

Сборка2 с масленкой Цилиндр Описание





Тип проекта 3д модель Кол-во листов (чертежей)
Формат Компас-3D, cdw, word, doc, pdf 1(17)
