Формат файлов: Компас, AutoCAD, Word, cdw, m3d, dwg, docx
Кол-во 3D моделей: 1
Кол-во чертежей: 3
Категории: Чертежи проекты / Технология машиностроения. Изготовление и восстано
| Тип проекта |
Учебный |
Кол-во листов (чертежей) |
| Формат |
Компас, AutoCAD, Word, cdw, m3d, dwg, docx |
37 (3) |
Разработка
технологического процесса изготовления деталей
Курсовой
проект
Список чертежей: чертеж
детали (корпус), поковка, маршрутная карта.

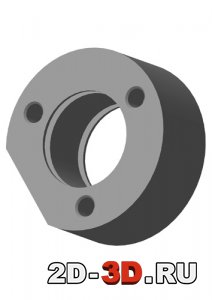

Список 3D моделей: корпус.
Заготовкой называется предмет
производства, из которого изменением формы, размеров, качества поверхностей и
свойств материала изготовляют требуемую деталь. Выбор вида заготовки зависит от
материала, формы и размера, её назначения, условий работы и испытываемой
нагрузки, от типа производства.
Для изготовления детали применяется
заготовка, полученная при помощи штамповки.
Величина припуска на обработку, т.е.
толщина снимаемого слоя металла, зависит от вида заготовки и способа ее
изготовления, от размеров и формы детали и от требуемых точности и шероховатости обработанных
поверхностей.
Прежде чем приступить к составлению
чертежа поковки, необходимо определить ее основные характеристики: расчетную
массу, группу стали, степень сложности, класс точности.
Технические характеристики:
1.Группа стали М1
2.Степень сложности С2
3.Класс точности С3
4.Исходный индекс 12
5.Неуказанные допуски радиусов
скругления 1,0 мм
6.Штамповочные уклоны 5°
Содержание
пояснительной записки
2
Вид заготовки и припуски на обработку
2.1
Расчетная масса поковки
2.2
Определение группы стали
2.3

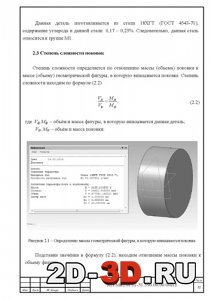

Степень сложности поковок
2.4
Класс точности поковок
2.5 Определение
исходного индекса
2.6
Припуски на механическую обработку
3
Структура технологического процесса
4 Выбор
оборудования и приспособлений
5

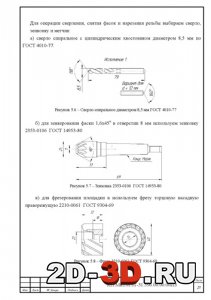

Выбор инструмента
6
Расчет режимов резания
7
Нормирование времени, определение расценки и себестоимости механической
обработки
8
Основные сведения о технике безопасности при работе на металлорежущих станках
Список
использованных источников
Сверление
Точение
Фрезерование
Зенкование
Резьбонарезная
Шлифование
