Разработка технологии сборки и сварки корпуса задвижки шиберной

Формат файлов: .cdw Компас-3D, .docx Word, .pdf
Кол-во чертежей: 3
Теги: КНИТУ
Категории: Чертежи проекты / Технология машиностроения. Изготовление и восстано

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.cdw Компас-3D, .docx Word, .pdf	67 (3)



В ходе выполнения курсовой работы была разработана современная технология сборки и сварки корпуса задвижки шиберной, предназначенной для эксплуатации в условиях холодного климата. В проекте были выполнены расчетно-пояснительная записка в Word, чертежи в редактируемом формате .cdw Компас-3D и дубликаты чертежей в формат PDF. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

На основе анализа технических требований и условий работы изделия был проведен обоснованный выбор основных и сварочных материалов. Для изготовления корпуса выбраны стали 20ГЛ и 09Г2С, обладающие удовлетворительной свариваемостью и хладостойкостью. С целью повышения производительности и качества изготовления предложена замена ручной дуговой сварки на механизированную сварку в среде углекислого газа и автоматическую сварку под флюсом. В соответствии с выбранными способами сварки подобраны современные сварочные материалы (проволока Св-10НМА, флюс АН-43), оборудование (сварочные автоматы, полуавтоматы, роботизированный комплекс) и средства механизации, что позволило автоматизировать и роботизировать производственный процесс.
В работе были рассчитаны оптимальные режимы сварки для всех типов соединений, обеспечивающие получение качественных швов с требуемыми геометрическими параметрами. Разработана планировка сборочно-сварочного участка с рациональным размещением оборудования и учетом поточности производства. Для контроля качества сварных соединений назначен комплекс методов неразрушающего контроля (визуальный, капиллярный, радиографический, ультразвуковой, гидравлические испытания), соответствующий первой категории ответственности изделия. В качестве средства механизации был спроектирован поворотный стол для роботизированной сварки.
Разработанная технология позволяет снизить трудоемкость, повысить стабильность качества сварных соединений и конкурентоспособность выпускаемой продукции. Все поставленные в курсовой работе цели и задачи выполнены в полном объеме. 

Список чертежей:

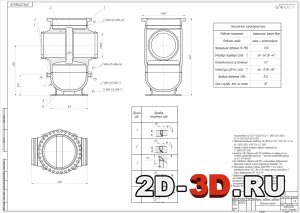

1. Корпус задвижки шиберной. Сборочный чертеж
2. Стенд для сварки кольцевых швов корпуса
3. Техпроцесс изготовления

Содержание расчетно-пояснительной записки:
ВВЕДЕНИЕ
1. Анализ объекта производства
2. Обоснование выбора основных материалов сварной конструкции
3. Выбор и обоснование способов сварки
4. Выбор сварочных материалов
5. Разработка технологии сборки и сварки изделия
6. Расчет параметров режимов сварки
7. Планировка цеха
8. Контроль качества сварных соединений
9. Конструкторская часть
ВЫВОДЫ
СПИСОК ЛИТЕРАТУРЫ


Казанский национальный исследовательский технический университет им. А.Н. Туполева (КНИТУ-КАИ)
Институт Авиации, наземного транспорта и энергетики
Кафедра Материаловедения, сварки и производственной безопасности
