Проект организации строительства жилого квартала

662
elizzaveta1999
16 сентября 2023
  • 0

Формат файлов: .dwg, AutoCAD, .docx, Word, .pdf
Кол-во чертежей: 2
Теги: СФУ
Категории: Чертежи проекты / Строительство, технология монтажа
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .dwg, AutoCAD, .docx, Word, .pdf 71 (2)
Проект организации строительства жилого квартала в г. Североенисейск
Курсовая работа с запиской и чертежами в редактируемом формате .dwg AutoCAD
Стройгенплан. График грузоподъемности крана. Экспликация зданий и сооружений.ТЭП Календарный план строительства жилого квартала. Организационнотехнологическая  карта. Схема потоков. ТЭП
Обеспечение принятой технологической схемыОписание проводения работПодбор башенного крана

В плане объемы проектируемых жилых зданий имеют форму, приближенную к прямоугольнику. Размеры в осях 79,2х13; 52,8х13 м. Здание библиотеки имеет схожую геометрическую форму в плане, габаритные размеры в осях 36х18 м. Основная входная группа расположена на фасаде.  Высота жилых объектов составляет – 16 этажей и составляет 48,37 м. Высота общественного объекта составляет – 2 этажа и равна 7,80 м.
Строительство жилого квартала будет осуществляться по адресу Красноярский край, пгт. Северо-Енисейское, ул. Донского.
Площадь участка достаточна для размещения необходимых временных зданий, складов и оборудования. Размещение проектируемых объектов не требует использования для строительства земельных участков вне земельного участка предоставляемого для строительства объекта капитального строительства.

Список чертежей:

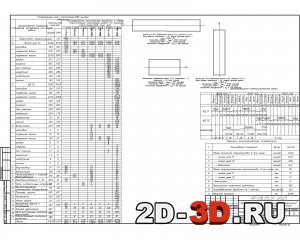

1. Календарный план строительства жилого квартала. Организационно-технологическая  карта. Схема потоков при возведении жилого квартала. Технико-экономические показатели.
2. Общеплощадочный строительный генеральный план на основной период возведения жилого квартала. График грузоподъемности крана КБ-504.2. График грузоподъемности крана ДЭК-251.Экспликация зданий и сооружений. Технико-экономические показатели.

Содержание расчетно-пояснительной записки:
1 Характеристики района по месту расположения объекта капитального строительства и условия строительств
2 Оценка развитости транспортной инфраструктуры
3 Сведения о возможности использования местной рабочей силы при осуществлении строительства
4 Перечень мероприятий по привлечению для осуществления строительства квалифицированных специалистов, в том числе для выполнения работ вахтовым методом
5 Характеристика земельного участка, предоставленного для строительства, обоснование  необходимости использования для строительства земельных участков вне земельного участка, предоставляемого для строительства объекта капитального строительства

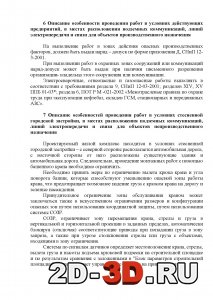

6 Описание особенности проведения работ в условиях действующих предприятий, в местах расположения подземных коммуникаций, линий электропередачи и связи для объектов производственного назначения
7 Описание особенностей проведения работ в условиях стесненной городской застройки, в местах расположения подземных коммуникаций, линий электропередачи и связи для объектов непроизводственного назначения

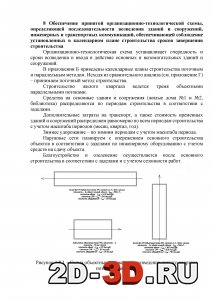

8 Обеспечение принятой организационно-технологической схемы, определяющей последовательности возведения зданий и сооружений, инженерных и транспортных коммуникаций, обеспечивающей соблюдение установленных в календарном плане строительства сроков завершения строительства
9 Перечень видов строительных и монтажных работ, ответственных конструкций, участок сетей инженерно-технологического обеспечения, подлежит освидетельствованию с составлением соответствующих актов приемки перед производством последующих работ и устройством последующих конструкций
10 Технологическая последовательность работ при возведении объектов капитального строительства или их отдельных элементов
11 Обоснования потребности строительства в кадрах, основных строительных машинах, механизмах, транспортных средствах, в топливе и горюче-смазочных материалах, а также в электроэнергии, паре, воде, временных зданиях и сооружениях
11.1 Потребность в трудовых ресурсах

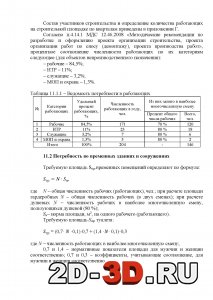

11.2 Потребность во временных зданиях и сооружениях

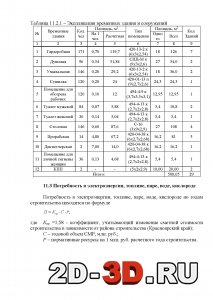

11.3 Потребность в электроэнергии, топливе, паре, воде, кислороде
11.4 Потребность в основных строительных машинах, механизмах и транспортных средствах

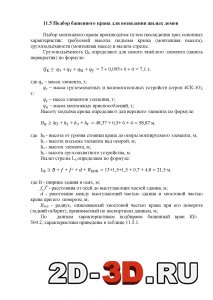

11.5 Подбор башенного крана для возведения жилых домов

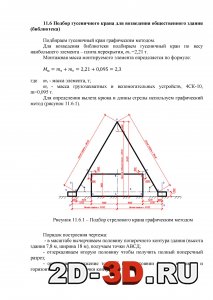

11.6 Подбор гусеничного крана для возведения общественного здания (библиотека)
12 Обоснование размеров и оснащения площадок для складирования материалов, конструкций, оборудования, укрупненных модулей и стендов для их сборки. Решения по перемещению тяжеловесного негабаритного оборудования, укрупненных модулей и строительных конструкций
13 Предложения по обеспечению контроля качества строительных и монтажных работ, а также поставляемых на площадку и монтируемых оборудования, конструкций и материалов
14 Предложения по организации службы геодезического и лабораторного контроля
15 Перечень требований, которые должны быть учтены в рабочей документации, разрабатываемой на основании проектной документации, в связи с принятыми методами возведения строительных конструкций и монтажа оборудования
16 Обоснование потребности в жилье и социально-бытовом обслуживании персонала, участвующего в строительстве
17 Перечень мероприятий и проектных решений по определению технических средств и методов работы, обеспечивающих выполнение нормативных требований охраны труда
18 Описание проектных решений и мероприятий по охране окружающей среды в период строительства
19 Обоснование принятой продолжительности строительства объекта капитального строительства и его отдельных этапов
20 Перечень мероприятий по организации мониторинга за состоянием зданий и сооружений, расположенных в непосредственной близости от строящегося объекта, земляные, строительные, монтажные и иные работы на котором могут повлиять на техническое состояние и надежность таких зданий и сооружений
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
ПРИЛОЖЕНИЕ А
ПРИЛОЖЕНИЕ Б
ПРИЛОЖЕНИЕ В
ПРИЛОЖЕНИЕ Г
ПРИЛОЖЕНИЕ Д
ПРИЛОЖЕНИЕ Е

Подбор гусеничного кранаПотребность в электроэнергииПотребность во временных зданиях и сооружениях

Географическое положение пгт. Северо-Енисейский
Согласно СП 131.13330.2020 «Строительная климатология» известны следующие данные по ближнему городу Енисейск:
Расчетная температура воздуха наиболее холодных суток обеспеченностью 0,92 = - 47 оС;
Абсолютная минимальная температура воздуха= - 59 оС;
Преобладающее направление ветра за декабрь-февраль: ЮВ;
Средняя скорость ветра за период со среднесуточной температурой воздуха: <8 оС = 2,5 м/с.
Продолжительность отопительного периода: 183 сут;
Количество осадков за ноябрь-март: 141 мм;
Самый теплый месяц: июль, средняя температура – плюс 18,5°С;
Абсолютная максимальная температура воздуха: плюс 32°С;
Согласно СП 20.13330.2018 «Нагрузки и воздействия» город относится к I ветровому району, IV снеговому району.

«СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ» СФУ
Инженерно-строительный институт
«Строительные материалы и технологии строительства»
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .dwg, AutoCAD, .docx, Word, .pdf 71 (2)
