План и график монтажа одноэтажного промышленного здания

495
Евгенийq5491
18 марта 2020
  • 0

Формат файлов: AutoCAD, Word, dwg, doc
Кол-во чертежей: 1

Монтаж одноэтажного промышленного здания

Курсовой проект


Монтаж одноэтажного здания

В курсовом проекте на тему "Монтаж одноэтажного промышленного здания" предусматрина разработка приемов и методов монтажа конструкций, выбор транспортных средств, грузозахватных приспособлений, монтажных комплексов. Произведен расчет затрат труда, на его основе производен сравнительный анализ монтажных комплексов, выбранных по техническим параметрам, по технико-экономическим показателям. На выбранный комплекс составлено полное время работы крана на объекте, время работы на захватках. Составлена матрица для параллельной и последовательной работы кранов.


Графическая часть курсового проекта содержит схемы и планы организации рабочих мест, разрезы по планам, указания к производству работ, пооперационный контроль качества, указания по технике безопасности. Разработан наиболее экономически выгодный вариант монтажа одноэтажного промышленного здания.


Список чертежей:

  • Организационный схемы монтажа конструкций, разрезы и календарный план


Содержание

Введение

1. Исходные данные по заданию

2. Ведомость сборных элементов конструкций

3. Ведомость объемов работ

4. Выбор монтажного крана

5. Сравнение кранов по ТЭП

6. Гармонограммы процесса монтажа конструкции и работы крана

6.1 Поминутный график монтажа железобетонных колонн в стаканы фундаментов

6.2 Поминутный график монтажа железобетонных подкрановых балок

6.3 Поминутный график монтажа железобетонных стропильных ферм

6.4 Поминутный график монтажа железобетонных плит покрытия

6.5 Поминутный график монтажа железобетонных стеновых панелей

7. Калькуляция нормы времени и затрат труда монтажных работ

8. Формирование и расчет календарного плана

8.1 Организационная схема монтажа колонн

8.2 Организационная схема монтажа подкрановых балок

8.3 Организационная схема монтажа ферм и плит покрытия

8.4 Организационная схема монтажа стеновых панелей

8.5 Матрицы

8.5.1 Матрица границ захваток при монтаже

8.5.2 Матрица последовательностей объемов монтажа

8.6 Расчет продолжительности по каждой захватке на каждый элемент и на сопутствующие работы

8.6.1 Определение продолжительности монтажных работ для крана ДЭК-401

8.6.2 Определение продолжительности монтажных работ для крана КС-54713 «Ивановец»

8.7 Расчет продолжительности монтажа одним краном ДЭК-401

8.8 Расчет продолжительности монтажа одним краном КС-54713 «Ивановец»

8.9 Расчет продолжительности монтажа двумя кранами

9. Расчет потребности в материалах и полуфабрикатах для монтажа одноэтажных промышленных зданий

10. Указание по производству работ

11. Мероприятия по технике безопасности

Список использованной литературы

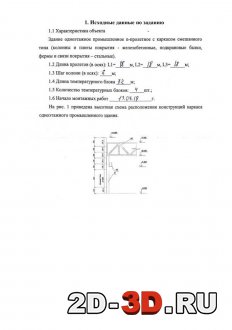

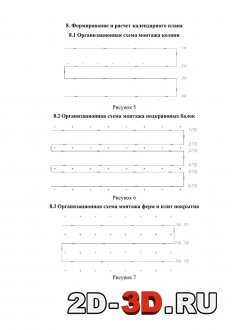

Исходные данныеСхема монтажа колоннВыбор монтажного крана
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, doc 34



Владимир Поборцев Офлайн 13 января 2021 11:34

здравствуйте, Почему в графике различные линии и что они обозначают?

Max Офлайн 13 января 2021 12:55

Цитата: Владимир Поборцев
здравствуйте, Почему в графике различные линии и что они обозначают?

Здравствуйте линии обозначают в каких числах будут проводится работы указанные в самом левом столбе. Почему линии различного вида не очень понял, надо спросить у автора. Запрос послал.

Max Офлайн 21 января 2021 10:28

Автор ответил:
"Одинарная горизонтальная линия обозначает продолжительность какой-либо работы в 1 смену, при двойной линии работа выполняется в 2 смены. Пунктирная линия обозначает зависимую работу, например: при монтаже подкрановых балок в это же время происходит электросварка стыков и тд. В днях она не большая, поэтому условно растягивается по всему периоду основной работы".
