Технологическая карта на устройство забивных свай и нулевого цикла

Формат файлов: .dwg AutoCAD, .docx Word
Кол-во чертежей: 2
Теги: Технологическая карта
Категории: Чертежи проекты / Строительство, технология монтажа

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word	35 (2)

Настоящая технологическая карта содержит рекомендации по возведению свайного фундамента под физкультурно-оздоровительный комплекс площадью 8655 м2.
В технологической карте даны рекомендации по организации и технологии выполнения работ по устройству свайного фундамента. Приведены указания по технике безопасности и контролю качества работ, приведена потребность в необходимом, при производстве строительно-монтажных работ, инвентаре и машинах с целью снижения затрат труда и повышения качества работ.

Объект – ФОКа представляет собой двухэтажный объем с подвалом, многоугольный в плане с размерами в осях 75,41х92,42м, с плоской кровлей.
Технологическая карта разработана на устройстве свайных фундаментов – вдавливание свай, под физкультурно-оздоровительный комплекс.
Строительство ведется в г. Астрахань. Климатический район 3, подрайон 3В, зона сухая, расчетная температура наружного воздуха -21 оС.
Работы выполняются в две смены.
В состав работ, рассматриваемых картой, входят:
- подготовительные работы;
- земляные работы;
- свайные работы;
- опалубочные работы;
- арматурные работы;
- бетонные работы;
- вспомогательные работы (разгрузка, складирование)
В результате выполнения курсовой работы была освоена структура разработки технологической карты на возведение свайного фундамента. В результате проведенных расчетов общие трудозатраты составили 1318,43 чел.-дн. и 455,98 маш.-смен. Согласно ведомости объема земляных работ объем котлована равен 20892,4 м3, был подобран гидравлический экскаватор ZAUBERG E300 навесным оборудованием обратная и прямая лопата, емкостью ковша 1,4 м3 Зачистка дна котлована осуществляется с помощью бульдозера ДСТ-УРАЛ D15 производительность 400 м3/ч. Также был осуществлен расчет требуемого количества свай. Число свай согласно расчету - 638 шт., подобрана свае-забивающая установка циклического действия УСА-КРАЗ 250, Общий объем бетонных работ составила 312,43м3.

Список чертежей:
1. Технологическая карта

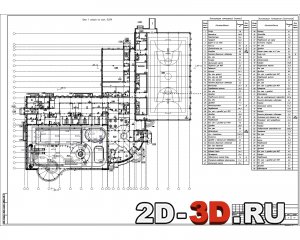

2. Свайное поле

Содержание пояснительной записки:
ВВЕДЕНИЕ
1. Область применения
2. Организация технологии строительного процесса
3. Техника безопасности
5. Технико-экономические показатели (ТЭП) проекта
6. Операционный контроль
7. Потребность в инвентаре и машинах
8. Потребность в материалах и полуфабрикатов
Заключение
 Технологическая карта разработана на основании ГЭСН 06-01-001, ГЭСН 01-01-003, ГЭСН 01-01-036, СТО НОСТРОЙ 2.33.14-2011 «Организация строительного производства»; ГОСТ 25646-95 «Эксплуатация строительных машин. Общие требования»; СП 49.13330.2010 «Безопасность труда в строительстве»; СП 48.13330.2011 «Организация строительства. Актуализированная редакция». При производстве земляных работ руководствоваться СП 22.13330.2011 «Основания зданий и сооружений».
2.2. Описание технологии производства работ
2.2.1. Подготовительные работы
До начала производства земляных работ необходимо произвести подготовительные работы, включающие в себя:
- очистку строительной площадки от всех мешающих возведению объекта зданий, деревьев, сооружений, срезка растительного слоя, корчевка пней, удаление валунов и др. Корчевку пней и расчистку кустарника производят, главным образом, бульдозером и эксковатором со специальным навесным оборудованием;
- выполнение первоочередных работ по планировке территории, обеспечивающих временный сток поверхностных вод;
- переноска существующих подземных и наземных сетей;
- устройство временного освещения, монтаж временных или постоянных источников и сетей водо-энергоснабжения;
- устройство необходимых временных сооружений для размещения и обслуживания строителей, используя для этого существующие здания и сборно-разборные или передвижные временные бытовые сооружения;
- выполнение комплектации и складирования свай;
- осуществление перевозки и монтажа свае-погружающей установки;
- выполнение геодезической разбивки осей и разметки положения фундаментов в соответствии с проектом;
Свае-забивающие установки, сваи и подъемный кран размещаются на стройплощадке таким образом, чтобы кран с одной позиции мог безопасно обслуживать максимальное количество точек забивки свай. На объекте должен быть запас свай не менее чем на 2-3 дня
