Самопередвигающаяся вибрационная плита

Дипломный проект

Объектом разработки является вариант самопередвигающейся вибрационной плиты. Цель проекта – проектирование самопередвигающейся виброплиты с вынуждающей силой 28 кН.

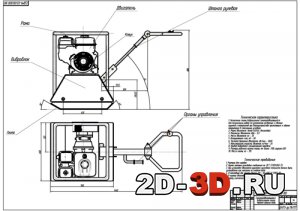

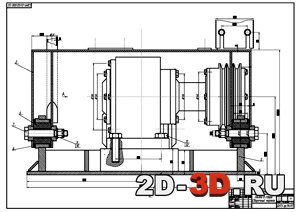

Список чертежей: общий вид, плита в сборе на 2 листах А1, силовой агрегат на 2 листах, виброблок, спецификации.

Техническая характеристика машины

1. Назначение плиты вибрационной самопередвигающейся: для механизации работ по уплотнению несвязных и связных грунтов и материалов при благоустройстве прилегающих к зданию территорий в стесненных условиях.

2. Марка двигателя: Honda GX240, бензиновый.

3. Мощность двигателя, кВт - 5,9.

4. Масса двигателя 25 кг

5. Возмущающая сила 28 кН

6. Частота вращения двигателя 3600 об/мин

7. Максимальная скорость движения 25 м/мин

8. Привод виброблока: клиноременная передача

9. Размеры рабочего органа плиты: длина – 700 мм., ширина-650 мм.

10. Масса плиты 315 кг.

Содержание РПЗ

Введение

1 Общие сведения

2 Обзор и анализ существующих конструкций вибрационных плит по литературе, патентам, отчетам по НИР и ОКР, периодическим изданиям и интернету

3 Постановка задач по усовершенствованию существующих конструкций

4 Конструкторская часть

4.1 Расчет основных элементов вибрационной плиты

4.2 Разработка конструкции

5 Технологическая часть

5.1 Назначение детали и выбор заготовки

5.2 Проектирование маршрута обработки. Выбор оборудования и инструмента

5.3 Расчет режимов обработки и норм времени

6 Экономическая часть

6.1 Краткое описание машины

6.2 Исходные конструктивно-эксплуатационные данные для оценки конкурентоспособности

6.3 Расчет затрат по сравниваемым вариантам технических решений

7 Охрана труда

7.1 Разработка мероприятий по обеспечению безопасной эксплуатации разработанной вибрационной плиты

Заключение
