Механизм укупорки завинчиванием

7 922
Max
10 февраля 2012
  • 0

Категории: Чертежи проекты / Станки
Тип проекта Кол-во листов (чертежей)
Формат

Курсовая работа по дисциплине “Оборудование  для изготовления упаковки”.

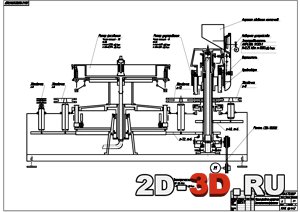

Кинематическая схема станка

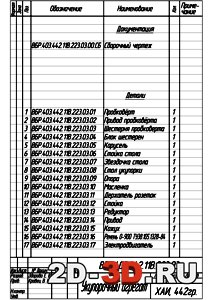

ПробковертСпецификация укупоривательного агрегата



Список чертежей: фасовочно-укупорочная машина Фасана 30/08, схема кинематическая принципиальная, укупорочный агрегат, бутылка ПЭТ 1,5, технологический процесс. Открыть спецификации в 13 версии, и попробовать снять защиту с файлов в папке технология.



В ходе проектирования рассмотрено современное оборудование, применяемое для укупоривания ПЭТ бутылок с тихими напитками.

Рассмотрены достоинства и недостатки различных типов машин. В качестве аналога для дальнейшего проектирования  выбрана  фасовочно-укупорочная машина Фасана.

В проектировочной части произведен расчет ременной передачи, двухступенчатого  цилиндрического редуктора, в том числе  зубчатые колеса и шестерни  прямозубой зубчатой передачи, ведущий, промежуточный, ведомый валы.

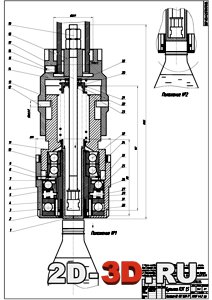

Графическая часть курсового проекта содержит кинематическую схему  фасовочно-укупорочной машины, сборочный чертеж укупорочного патрона, чертеж промежуточного вала и чертеж бутылки.



Содержание РПЗ:

Введение

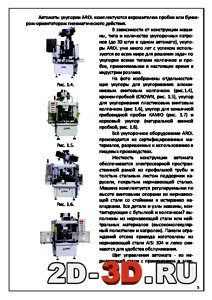

1. Анализ оборудования для укупорки тихих напитков

1.1. Автоматы укупорки компании РОСПРОДМАШСЕРВИС (Россия)

1.2. Автоматы укупорки AROL (Италия)

1.3. Укупорочное оборудование компании Enoberg (Италия)

1.4. Укупорочные автоматы фирмы Алькор-Трейдинг (Россия)

1.4.1. Автомат укупорочный ПЭ винтовым колпачком А3-ВАУ.01

1.5. Укупорочное оборудование фирмы «Мирелли» (Россия)

2. Описание машины

2.1. Принцип действия

2.2. Кинематическая схема

3. Проектирование

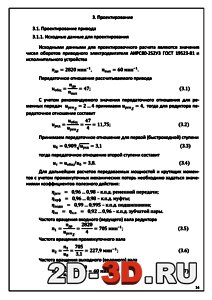

3.1. Проектирование привода

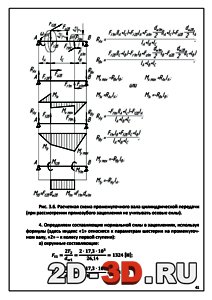

3.2. Расчет валов

3.3. Проектирование пружины

4. Охрана труда

5. Расчет  цены и себестоимость единицы изделия

Список используемой литературы



Национальный аэрокосмический университет им Н.Е. Жуковского «Харьковский Авиационный Институт». Кафедра проектирования ракетно-космических комплексов.



Чертежи выполнены в Kompas 3d и AutoCAD, cdw и dwg формат файлов.
