Приспособления зажимное (комбинированный винтовой зажим) конструирование и расчет

Формат файлов: .dwg AutoCAD, .docx Word
Кол-во чертежей: 1
Теги: Приспособление чертёж
Категории: Станки / Технология машиностроения. Изготовление и восстано

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word	8 (1)


В качестве зажимного устройства был выбран комбинированный винтовой зажим. Комбинированный винтовой зажим прост в изготовлении и надежен, при этом он обеспечивает нужную силу закрепления и применяется в штучном и мелкосерийном производстве. В архиве чертёж со спецификацией в редактируемом формате AutoCAD и описание в Word.  Все файлы в проекте легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

На плиту станочного приспособления устанавливаются опоры, в которые завинчиваются зажимные винты и регулируемые опоры. Затем устанавливаются прихваты. Заготовка устанавливается на опорные планки и базируется по трём сферическим опорам. В плите фрезеруются специальные пазы глубиной 2-3 мм и в эти пазы устанавливаются две опорные планки, на которые опирается обработанная нижняя поверхность детали. Зажимы обеспечивают неподвижность детали при фрезеровании торцевых поверхностей, растачивании направляющих отверстий и снятии фасок с них. Приспособление крепится к столу горизонтального фрезерно-сверлильно-расточного центра 2206ВМФ4.
Порядок сборки приспособления (по чертежу):
1) Запрессовка и затяжка двух шпонок в паз в плите приспособления с помощью винтов м16.
2) Установка и закрепление опорных планок в пазах в плите приспособления. Закрепление производится с помощью шести винтов с внутренней шестигранной головкой.
3) Прихваты устанавливаются в опоры, которые крепятся четырьмя болтами каждая к плите приспособления, и регулируются по высоте.
4) Устанавливается опора
5) В установленные опоры устанавливаются сферические опоры

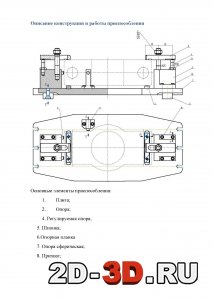

Основные элементы приспособления:
1. Плита;
2. Опора;
3. Регулируемая опора;
4. Шпонка;
5. Опорная планка
6. Опора сферическая;
7. Прихват;

Список чертежей:

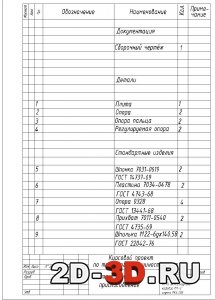

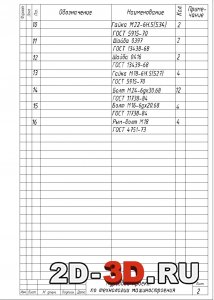

1. Станочное и контрольное приспособление + спецификация

Содержание пояснительной записки:

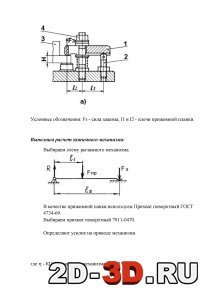

1. Составление схемы сил, действующих на заготовку и расчет зажимного устройства

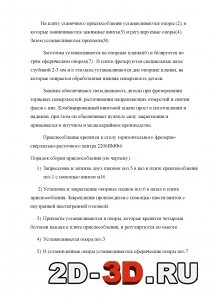

1.1 Описание конструкции и работы приспособления

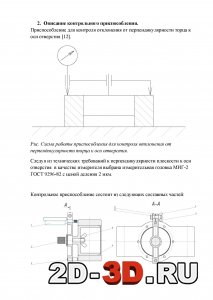

2. Описание контрольного приспособления.

Станочное приспособление используется для технологического процесса сборки натяжного вала ленточного элеватора и изготовления детали опора подшипника натяжного устройства: https://www.2d-3d.ru/2d-galereia/tehnologia_mashinostroenia/5200-razrabotka-tehnologicheskogo-processa-sborki.html

МГТУ им.Н.Э.Баумана
кафедра МТ-3
