Разработка автоматического токарного патрона с пневмоприводом для обработки детали типа втулка

Формат файлов: .cdw .spw Компас-3D, .docx Word
Кол-во чертежей: 2
Теги: Оснастка Втулка Курсовой проект
Категории: Чертежи проекты / Станки

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.cdw .spw Компас-3D, .docx Word	11 (2)

Курсовой проект по дисциплине «Проектирование автоматизированной оснастки» нацелен на изучение и закрепление знаний и навыков по проектированию приспособлений, необходимых для качественной реализации различных технологических операций, и аргументированному применению той или иной технологической оснастки в конкретных случаях. В ходе выполнения курсового проекта было спроектировано приспособление для наружного точения детали «Втулка».
Сила зажима, обеспечивающая надёжное закрепление детали в патроне составляет 6017 Н.

В данной работе были разработаны чертежи приспособления, пневмоцилиндр для него и проведены расчёты для проектирования автоматизированной оснастки.
Курсовой проект по дисциплине «Проектирование автоматизированной оснастки» содержит графическую часть, в которую входят: сборочный чертеж приспособления (формат А3), спецификацию и текстовую часть, в которую входит пояснительная записка.
Все файлы в проекте легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Список чертежей:

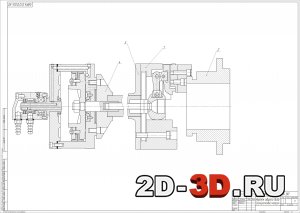

1. Трехкулачковый патрон с пневмоприводом

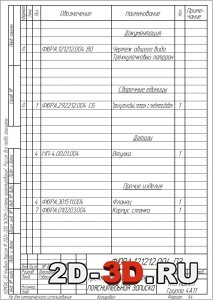

2. Трехкулачковый патрон (со спецификацией)

Содержание расчетно-пояснительной записки:
Конструкция приспособления

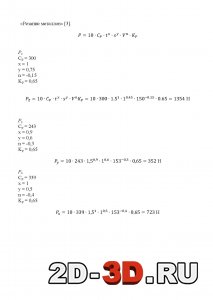

Расчет сил резания

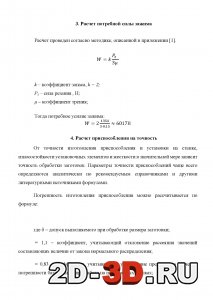

Расчет потребной силы зажима
Расчет приспособления на точность


Инженерная Школа Новых Производственных Технологий Отделение материаловедения
15.3.1 Машиностроение

НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
