Проектирование станочного приспособления для обработки детали "Корпус"

7 139
rihhansu
11 марта 2014
  • 100

Формат файлов: Компас-3D, AutoCAD, cdw, dwg
Теги: Оснастка
Категории: Станки / Технология машиностроения. Изготовление и восстано
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 10 (2)
Проектирование станочного приспособления для обработки детали "Корпус"
Курсовой проект

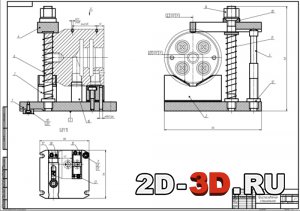

Список чертежей: приспособление специальное, приспособление специальное спецификация.

Приспособление специальное служит для надежного закрепления корпуса при сверлении отверстий на вертикально-сверлильном станке 2Н135. Состоит из плиты, призмы, прихвата, опоры и стандартных деталей.
Плита крепится на стол с Т-образными пазами, на него крепятся призмы при помощи винтов, прихват устанавливается на шпильку и вкручивается в плиту, для фиксации прихвата применяют опору, крепящуюся в плиту. Деталь закрепляют прихватом, который закручивают механическим способом.
На основании проведенных расчетов вычерчиваем на листе формата А1 приспособление со спецификацией.

Содержание пояснительной записки

Введение

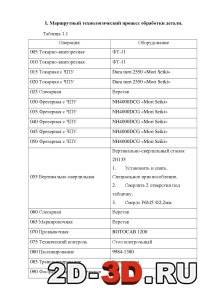

1. Маршрутный технологический процесс обработки детали
2. Расчет погрешности базирования
3. Расчет силы зажима
4. Расчет режимов резания
5. Описание конструкции приспособления
Список используемой литературы
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 10 (2)
