Отвал снегоуборочный Т-150

402

Влад ВМФ 19

29 сентября 2025

Формат файлов: .cdw .frw .m3d .a3d .spw Компас-3D
Кол-во 3D моделей: 8
Кол-во чертежей: 6
Теги: Отвал
Категории: Снегоуборочная техника / КОМПАС-3D

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.cdw .frw .m3d .a3d .spw Компас-3D	(6)

Отвал снегоуборочный Т-150
Чертежи и 3D модели в редактируемом формате Компас-3D

Отвал Т-150 — это навесное оборудование для трактора, предназначенное для уборки снега, планировки грунта/материалов и т.д. В проекте были выполнены чертежи (.cdw), спецификации (.spw), и 3D модели с деталями (.a3d, .m3d) в редактируемом формате Компас-3D. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Список 3D моделей:

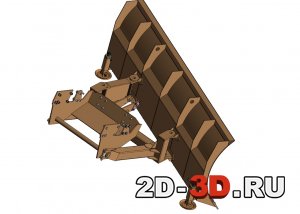

1. Отвал Т-150, общий вид
2. Отвал (корпус)
3. Корпус отвала (ребро среднее, лист передний, ребро заднее, нож отвала, кронштейн опоры, пластина упорная, ребро усиления, сборка)
4. Кронштейн крепления отвала (щека, передняя пластина, нижняя пластина, шайба, ухо, косынка, крепежная пластина, сборка)
5. Дышло (накладка, втулка, ось, сборка)
6. Тяга (пластина, пластина средняя, сборка)
7. Опора регулируемая (втулка, вороток, винт, сборка)
8. Подошва опоры (пластина, сборка)

Список чертежей:

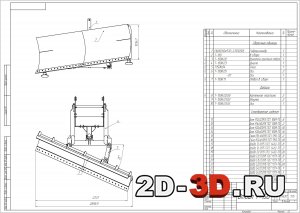

1. Отвал Т-150, общий вид

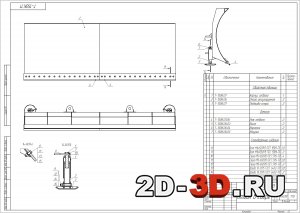

2. Отвал (деталировка корпуса)

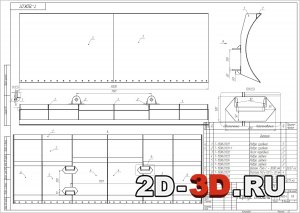

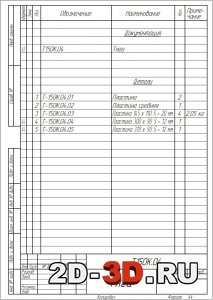

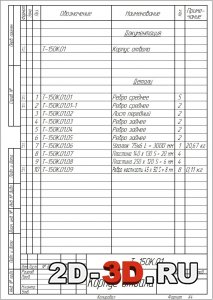

3. Корпус отвала (ребро среднее, пластина, ребро усиления, сборочный чертеж, спецификация)

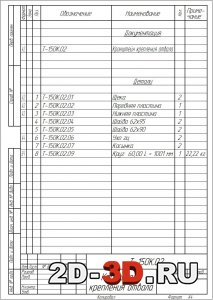

4. Кронштейн крепления отвала (щека, передняя пластина, нижняя пластина, ухо, крепежная пластина, сборочный чертеж, спецификация)

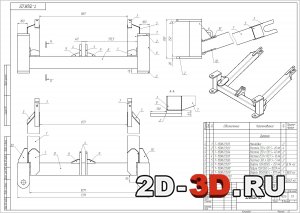

5. Дышло (накладка, пластина, профиль, ребро жесткости, сборочный чертеж, спецификация)
6. Тяга (пластина, сборочный чертеж, спецификация)
