Снегоуборщик на базе мини погрузчика расчёты и чертежи

890
Lermontov001
21 июля 2023
  • 0

Формат файлов: .cdw, Компас-3D, .docx, Word
Кол-во чертежей: 7
Теги: Уборочная техника
Категории: Погрузчики / Снегоуборочная техника
Тип проекта Учебный Кол-во листов (чертежей)
Формат .cdw, Компас-3D, .docx, Word 30 (7)
Снегоуборщик на базе мини погрузчика
Чертежи учебного формата в редактируемом формате Компас-3D

Мини погрузчик на базе Bobcat с фрезерно-шнековым снегоочистителем Крышка шнека

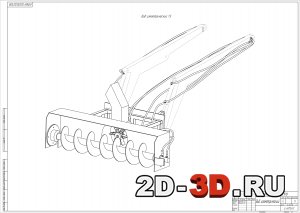

Вид изометрическийПолумуфта
Рабочее оборудование фрезерно-шнекового снегоочистителяСтупица ротора
Особенности конструкции и принцип работыПатентный расчетРасчет основных параметров рабочего оборудования

В данной курсовой работе был проведен анализ, назначение, общее устройство и принцип работы шнеко-роторного снегоочистителя. Был проведен расчет основных параметров, расчет производительности и тяговый расчет рассматриваемого снегоочистителя. Также в данной работе присутствует изометрический вид проектируемого оборудования.

Техническое задание на проектирование:
1. Наименование: разработка рабочего оборудования шнекороторного снегоочистителя на базе мини-погрузчика.
Область применения: уборка и очистка дорожного полотна от снега
Краткая характеристика: усовершенствованный вариант рамы и крепления рабочего органа.
2. Основание для разработки:
Необходимость модернизации рабочего оборудования шнекороторного снегоочистителя на базе мини-погрузчика.
3. Цель и назначение разработки:
Упрощенный монтаж навесного оборудования, повышение функциональных качеств и уникальности разрабатываемой установки.
4. Технические требования:
Основное предназначение – строительные, строительно карьерные, карьерные, вскрышные и туннельные работы;
1. Мощность двигателя N,л.с – 49.5
2. Номинальное давление Р, МПа – 16
3. Номинальный расход Q, л/ч – 10,5
4. Скорость передвижения, км/ч - 8
5. Рабочий орган - шнекоротор
6. Привод – гидравлический
7. Максимальная грузоподъемность, кг - 869
8. Марка базовой машины – Bobcat S530

Список чертежей:
1. Рабочее оборудование фрезерно-шнекового снегоочистителя
2. Мини погрузчик на базе Bobcat с фрезерно-шнековым снегоочистителем
3. Ротор
4. Стакан

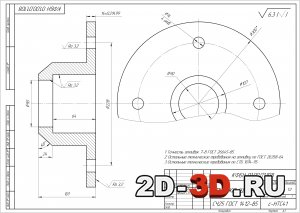

5. Крышка шнека
6. Полумуфта
7. Ступица ротора

Содержание расчетно-пояснительной записки:
ВВЕДЕНИЕ
1. АНАЛИТИЧЕСКИЙ РАЗДЕЛ
1.1 Анализ существующих конструкций шнекороторного снегоочистителя
1.2 Особенности конструкции и принцип работы шнекороторного снегоочистителя
Принцип работы
Преимущества использования
1.3 Патентный анализ
1.4 Техническое предложение
1.5 ТЕХНИЧЕСКОЕ ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ
2. РАСЧЕТ ОСНОВНЫХ ПАРАМЕТРОВ РАБОЧЕГО ОБОРУДОВАНИЯ
2.1 Тяговый расчет
2.2 Расчет производительности
ЗАКЛЮЧЕНИЕ

Спецификация 1Спецификация 2Расчет производительности
Сборка оборудованияТехническое предложение

«Саратовский государственный технический университет
 имени Гагарина Ю.А.»
Тип проекта Учебный Кол-во листов (чертежей)
Формат .cdw, Компас-3D, .docx, Word 30 (7)
