Скрепер ДЗ-32

11 198
Max
29 января 2013
  • 0

Формат файлов: AutoCAd, dwg
Категории: Чертежи проекты / Скреперы
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAd, dwg (10)

Скрепер ДЗ-32

Гидравлическая схема Сцепное устройство

Гидроцилиндр Технологическая схема работы

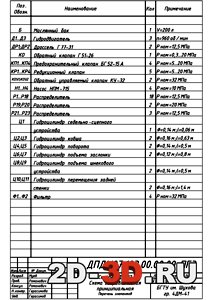

Карта смазки Перечень элементов гидросхемы Спецификация сцепного устройства скрепера



Список чертежей:

Скрепер ДЗ-32 вид общий

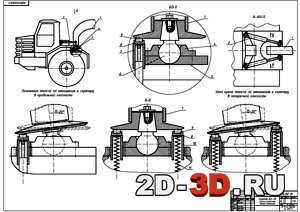

Сцепное устройство

Седельно-сцепной узел

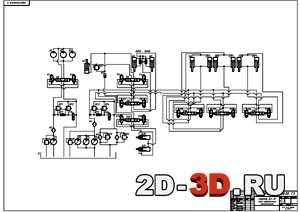

Схема гидравлическая принципиальная

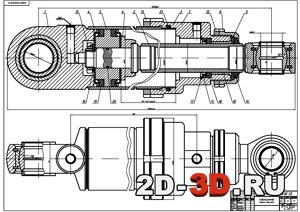

Гидроцилиндр

Болт

Шайба

Крышка сферическая

Шаровый шкворень

Поршень Маршрут обработки

Патентные исследования

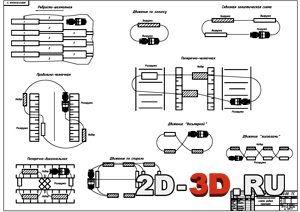

Технологическая схема работ скрепера

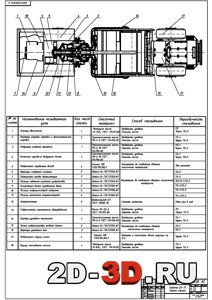

Карта смазки скрепера

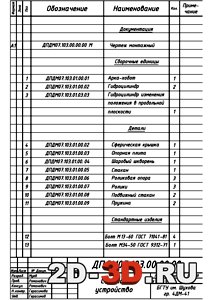

Спецификации

Техническая характеристика скрепера ДЗ-32

1. Вместимость ковша, м3/: геометрическая 10, номинальная (с шапкой) 13

2. Марка тягача МОАЗ-546

3. Мощность двигателя 158 кВт

4. Наибольшее заглубление 300 мм

5. Толщина слоя отсыпки 500 мм

6. Ширина резания 2900 мм

7. Угол резания 30-35

8. Способ разгрузки принудительный

9. Система управления электрогидравлическая

10. Марка насоса НШ-46

11. Давление масла в гидросистеме 10 МПа

12. Количество гидроцилиндров 6

13. Габаритные размеры: длина 11030 мм., ширина 3512 мм., высота 3420 мм.

14. Грузоподъемность 30 т

15. Транспортная скорость 50 км/ч

16. Эксплуатационная масса 38,5 т
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAd, dwg (10)
