Бетоноукладчик СМЖ-68

5 553
Аким
3 сентября 2016
  • 100

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc
Кол-во чертежей: 2
Теги: Бетоноукладчик Ремонт дорог
Категории: Бетономешалки, мешалки и растворосмесители / Строительная техника машины
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 35 (2)

Бетоноукладчик СМЖ-68.

Курсовой проект.

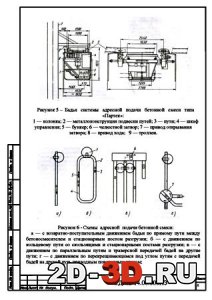

БетоноукладчикПитатель ленточныйБадьяБункер выдачиНаземные укладчикиРаздаточный бункер



Скачать:



В составе чертежи и спецификации: бетоноукладчик, питатель ленточный, спецификация.





Данный бетоноукладчик предназначен для укладки 1-го слоя бетонной смеси из бункера с рукавным затвором в формы. Эксплуатация разрешается в закрытом помещении с положительной температурой.



Технические данные и характеристики

1. Колея, мм 4200

2. Емкость бункера, м.куб. 2,5

3. Выходное отверстие бункера, мм. диам. 200

4. Скорость передвижения бетоноукладчика, м/мин 9,7

5. Скорость передвижения каретки, м/мин 7,5

6. Привод хода бетоукладчика

– мотор-редуктор 7МЧ-М-110-80

– мощность, кВт 1,5

Все механизмы бетоноукладчика смонтированы на портале, который представляет собой сварную конструкцию, состоящую из двух боковин, двух стоек, двух балок, лежащих на верхних концах стоек. На боковинах смонтированы ходовые колеса и приводы ведущих колес, а на балках закреплены рельсы для передвижения каретки. Привод хода машины осуществляется от двух независимых мотор-редукторов.


СОДЕРЖАНИЕ РПЗ:



1. Назначение, описание и принцип работы бетоноукладчика

2. Расчет основных геометрических и кинематических параметров бетоноукладчика

3. Расчет геометрических параметров бункера

4. Расчет производительности бетоноукладчика

5. Расчет мощности приводов бетоноукладчика

5.1 Расчет механизма привода бетоноукладчика

5.2 Расчет механизма привода питателя

6. Техника безопасности и охрана труда при работе бетоноукладчика







Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 35 (2)
