Здание завода холодильных установок

9 358
rihhansu
30 января 2023
  • 100

Формат файлов: AutoCAD, dwg
Теги: 1 этаж
Категории: Чертежи проекты / Архитектурные. Промышленные здания и сооружения
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, dwg 15 (7)

 Промышленное здание из крупноразмерных элементов. Завод холодильных установок в г. Брянске

Курсовой проект

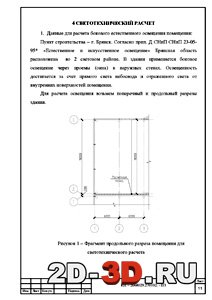

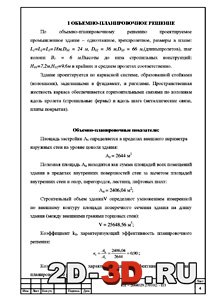

Фрагмент продольного разреза помещения для светотехнического расчетаПоперечный разрез помещения для светотехнического расчетаОбъемно-планировочные показатели

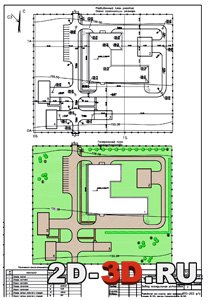

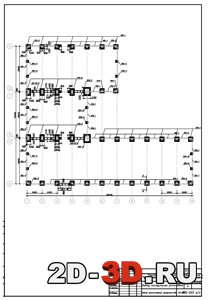

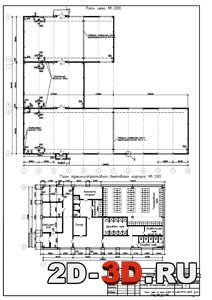

План цеха и план АБКРазбивочный план участка, схема организации рельефа, генплан благоустройстваСхема расположения фундаментов

Список чертежей:
1. Фасад 1-12 здания промышленного холодильных установок;
2. План цеха на отм. 0,000 масштаб 1:200, план административно бытового корпуса в масштабе 1:150 АБК;
3. Схема расположения фундаментов;
4. План покрытия; план кровли;
5. Разрез 1-1;
6. Разбивочный план участка, схема организации рельефа, генплан благоустройства;
7. Ведомость зданий, ведомость тротуаров, проездов и дорожек, ведомость элементов озеленения.


Цель курсового проекта - разработка архитектурно-строительных чертежей промышленного здания (завод холодильных установок в г. Брянске).

По объемно-планировочному решению проектируемое промышленное здание – одноэтажное, трехпролетное, размеры в плане: L1=L2=L3=18м,D01 = 24 м, D02 = 36 м,D03 = 66 м,(длиныпролетов), шаг колонн В1 = 6 м.Высоты до низа стропильных конструкций: Н01=7,2м,Н02=9,6м в крайних и среднем пролетах соответственно.



Здание проектируется по каркасной системе, образованной стойками (колоннами), заделанными в фундамент, и ригелями. Пространственная жесткость каркаса обеспечивается горизонтальными связями по колоннам вдоль пролета (стропильные фермы) и вдоль шага (металлические связи, плиты покрытия).

Конфигурация здания в плане – прямоугольная. По размещению внутренних несущих опор проектируемое здание относится к пролетным.
По материалу основных несущих конструкций – здание с железобетонным каркасом.
Степень долговечности здания – II (не менее 50 лет).

Содержание пояснительной записки

Введение

1. Объемно-планировочное решение

2. Архитектурно-строительная часть

2.1 Фундаменты

2.2 Железобетонный каркас

2.3 Конструкции перекрытия и покрытия

2.4 Стены

2.5 Окна, двери, ворота

3. Расчет бытовых помещений и оборудования

4. Светотехнический расчет

5. Теплотехнический расчет

Список литературы




Видео с описанием на канал Rutube - https://rutube.ru/video/a40a9c7d3974ed3f084b365b3b3e9e8f/​​​
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, dwg 15 (7)
