Пожарная сигнализация и оповещение
Рабочий проект

Схема расположения приборов АПС и трассировка на типовом этажеСхема расположения приборов АПС и трассировка на первом этаже

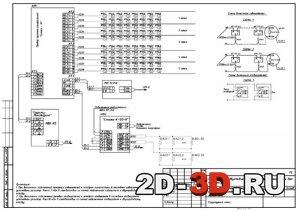

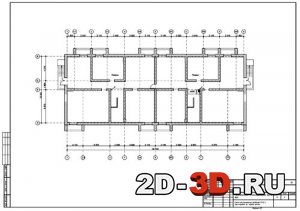

Схема расположения приборов СОУЭ и трассировка на первом этажеСтруктурная схема



 Список чертежей: схема расположения приборов АПС и трассировка на первом этаже, схема расположения приборов АПС и трассировка на типовом этаже, схемы расположения приборов СОУЭ и трассировка на первом этаже, структурные схемы, спецификация.

Проект автоматической пожарной сигнализации и системы оповещения о пожаре.

Здание пятиэтажное двухподъездное.
Пожарной сигнализацией оборудованы все помещения за исключением помещений:
- с мокрыми процессами,
- лестничных клеток.
В здании нет помещений категории А или Б по взрывопожарной опасности, а также помещений с агрессивными средами.
Первичный признак пожара - тепло и дым.

АПС обеспечивает обнаружение пожара на ранней стадии, передачу информации для принятия соответствующих мер по ликвидации пожара, формирование и передачу командных сигналов на управление системой оповещения о пожаре.
Проектом предусматривается защита всех помещений здания системой пожарной сигнализации неадресного типа и системой оповещения о пожаре.
В качестве контрольно-приемного прибора выбран «Сигнал-10» на 10 шлейфов. Пожарная сигнализация подключена через пульт контроля и управления "С2000М" к ПАК "Стрелец- Мониторинг" по каналу связи RS-232.
В соответствии с СП-5.13130.2009 в каждом помещении устанавливаются не менее двух пожарных извещателей.
Для подачи сигнала о пожаре в случае его визуального обнаружения дежурным  или  обслуживающим  персоналом  предусматривается размещение на путях эвакуации из здания  ручных пожарных извещателей типа ИПР-3СУ (расстояние между извещателями не превышает 50 метров).
Состав системы звукового оповещения:
- в коридорах и помещениях   -  звуковых оповещателей "Соната-Т-Л 100В, 3Вт";
Световые табло "Выход" устанавливается у выходов на пути эвакуации. Установка предусмотрена в разделе ЭОМ  проекта.
К прибору управления речевым оповещением подключить радиостанцию ЛИРА РП-249, Для приема базовых радиопрограмм и сигналов оповещения о чрезвычайных ситуациях. Диапазон принимаемых частот УКВ1(65,8--74МГц), УКВ2(FM)(88--108МГц), СВ (526,5--1606,5кГц). Питание от сети переменного тока 220В.
Согласно СП 6.13130.2009 по степени обеспечения надежности электроснабжения, автоматическая установка пожарной сигнализации  относится  к потребителям 1 категории. Питание осуществляется от ВРУ с АВР.
В качестве источника питания приборов АПС и СОУЭ принят блок питания РИП12/24В  АКБ 7А*ч, который подключен к Щиту ППС, питание на который поступает от АВР здания. В ПКП «Сигнал-10» установлен встроенный АКБ 2,2 А*ч.
Цепь питания приборов выполнить кабелем ВВГнг-FRLS 3х1,5 от основного электрощита с выделением в отдельную группу и установкой автомата. Последнее обеспечивается Заказчиком.

 Содержание пояснительной записки
1. Общая часть
2. Перечень и характеристика защищаемых помещений
3. Основные технические решения, принятые в проекте по системе автоматической пожарной сигнализации
4. Основные технические решения, принятые в проекте по системе оповещения людей о пожаре
5.  Электроснабжение и заземление
6. Мероприятия по охране труда и технике безопасности
Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD, dwg 5 (8)
