Мангал

1 968
Bebek
13 июня 2020
  • 0

Формат файлов: Компас 3D, m3d, сdw
Кол-во 3D моделей: 7
Кол-во чертежей: 3
Мангал
3д модель сборки с деталировкой и чертежами

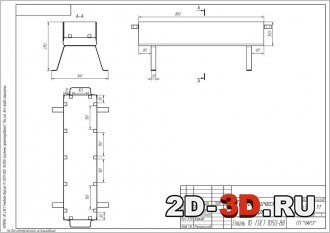

Технологическая сборка   Чертёж мангала

Мангал для приготовления шашлыка на шампурах своими руками.

Список 3D моделей
  1. Боковины
  2. Ножки
  3. Основа
  4. Ручки
  5. Сетка
  6. Уголки

Список 3D сборок
  1. Технологическая сборка

Список чертежей
  1. Ножки
  2. Основа
  3. Чертеж технологической сборки


Основа чертеж  Ножки чертеж


Технологическая сборка вид сбоку  Ножки

Ручки  Основа

Сетка

Тип проекта 3д модели Кол-во листов (чертежей)
Формат Компас 3D, m3d, сdw 3
