Расчет ректификационной колонны непрерывного действия

Формат файлов: .cdw Компас-3D, .dwg AutoCAD, .docx Word, .xlsx Excel
Кол-во чертежей: 6
Теги: Расчет колонны Ректификационная колонна
Категории: Чертежи проекты / Оборудование для пищевого производства

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.cdw Компас-3D, .dwg AutoCAD, .docx Word, .xlsx Excel	27 (6)

В данном курсовом проекте был произведен расчет ректификационной колонны непрерывного действия для разделения смеси бензол-толуол. Чертежи выполнены в Компас-3D, спецификации в AutoCAD, а расчеты в Word. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Задание на проект:



Список чертежей:
1. Колонна ректификационная
2. Патрубок
3. Крышка
4. Крышка (сборочный чертеж)

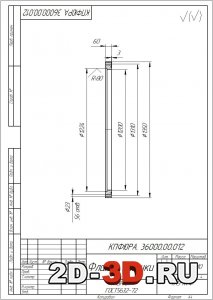

5. Фланец крышки
6. Фланец

Содержание расчетно-пояснительной записки:
Введение
Задание
1. Технологический расчёт
2. Определение геометрических размеров
3. Гидравлический расчёт
4. Тепловой расчет
5. Расчет тепловой изоляции
6. Конструктивно-механический расчёт
Заключение
Литература


Ректификацией называется массообменный процесс разделения жидких гомогенных смесей летучих компонентов путем многократного последовательно повторяющихся процессов испарения и конденсации.
Для практической реализации такого процесса необходимым условием является то, что паровая и жидкая фазы до вступления в контакт между собой должны находиться в неравновесном состоянии. Поскольку давление для фаз остается одинаковыми постоянным, то, следовательно, температуры фаз должны быть разными. При контакте между фазами происходит теплообмен: температура пара выше температуры жидкости, следовательно, пар конденсируется и отдает свое тепло жидкости, которая в свою очередь испаряется. В результате такого тепломассообмена образующийся пар обогащается низкокипящим компонентом, а жидкость - высококипящим компонентом. Так как система стремится к равновесию, то температуры образующихся паров и жидкости выравниваются.
Подобное многократное контактирование паров и жидкости на практике осуществляют в ректификационных колоннах, объем которых заполнен контактными устройствами для формирования поверхности контакта фаз. Как правило, ректификационные колонны действуют по принципу противотока в целом по всему аппарату, в то время как на каждом отдельном участке формирования поверхности контакта фаз, схемы взаимодействия фаз могут быть самыми разнообразными. Для обеспечения неравновесных состояний пара и жидкости в нижнюю часть колонны (куб) подводится теплота, а в верхней части колонны теплота отбирается (дефлегматор).
Исходная смесь, с содержанием низкокипящего компонента Хf в количестве F поступает на питающую тарелку (эвапорационное пространство) с температурой tf. На питающей тарелке происходит процесс однократного испарения (ОИ), в результате которого образуется паровая фаза, обогащенная НК и жидкая фаза, обогащенная ВК. Жидкая фаза стекает с питающей тарелки вниз и поступает в куб колонны, где происходит интенсивное испарение. Образующийся пар подается вниз колонны и движется навстречу стекающей жидкости. На всем пути происходит тепломассообмен между паром и жидкостью, т.к. поступающий на каждую тарелку пар имеет температуру выше, чем жидкость, поступающая на эту тарелку сверху. В результате массообмена на выходе из колонны пар дистиллята содержит главным образом низкокипящий компонент, а жидкость в кубе колонны - в основном высококипящий компонент.
Выходящий пар дистиллята из колонны подвергается процессу дефлегмации с дальнейшим разделением потока на продукт (Р) с содержанием НК Хр и жидкую фазу, флегму в количестве (Ф) с содержанием НК Хф. Флегма подается на орошение колонны сверху. Высокое содержание НК в потоке флегмы предопределяет, что в верхней части колонны (от питающей тарелки вверх) происходит, главным образом, укрепление паровой фазы низкокипящим компонентом. По этой причине верхняя часть колонны называется укрепляющей или концентрационной. Нижняя часть колонны (от питающей тарелки вниз) называется исчерпывающей или отгонной частью, поскольку именно в этой части происходит основной отгон НК из жидкости в пар. В самом общем случае орошение колонны флегмой может осуществляться по разным вариантам.
Однако с целью упрощения расчетов в данных методических указаниях предлагается следующий вариант орошения: пар дистиллята состава  УG поступает в дефлегматор,  где происходит  его полная конденсация и затем  образующийся конденсат разделяется на два потока: горячая флегма подается на орошение, а оставшаяся часть конденсата, пройдя через холодильник, выводится из установки и поступает в виде готового продукта Р с содержанием НК Хр в рефлюксную емкость. Исходная смесь в количестве F с содержанием НК Хf может подаваться на питающую тарелку в колонну в различных состояниях и при различной температуре. Чаще всего исходная смесь предварительно подогревается в теплообменнике до температуры кипения и подается в виде кипящей жидкости.

Федеральное агентство по образованию Российской Федерации. Томский политехнический университет
Факультет – Химико-технологический
Кафедра – ОХТ
Наименование учебной дисциплины – ПАХТ
