Отстойник с гофрированными пластинами, объемом 50 м3

1 312
Kalaisin
30 апреля 2020
  • 0

Формат файлов: Компас 3D, a3d, cdw
Кол-во 3D моделей: 53
Кол-во чертежей: 2
Категории: Нефть / КОМПАС-3D
Отстойник с гофрированными пластинами, объемом 50 м3
3д модели и чертежи

3д модель отстойника

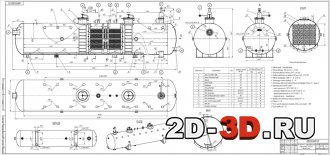

Отстойник Сборочный чертеж Л1
Техническая характеристика
  1. Рабочая среда - пластовая вода
  2. Рабочее давление, МПа (кгс/см) - 0,1 (1,0)
  3. Расчетное давление, МПа (кгс/см) - 0,6 (6,0)
  4. Пробное гидравлическое давление МПа (кгс/см2) - 0,75 (7,5)
  5. Рабочая температура среды,  С - от 40 до 45;
  6. Температура стенки аппарата,  С – 60
  7. Максимально допустимая отрицательная температура стенки,  С - минус 31
  8. Прибавка для компенсации коррозии (эрозии), мм – 2
  9. Объем, м – 50
  10. Число циклов нагружения аппарата за весь срок службы – 1000
  11. Срок службы, лет – 10

Характеристика рабочей среды:
  • класс опасности по ГОСТ 12.1.007-76 – 3
  • категория взрывоопасности по ГОСТ Р 51330.11 – IIA
  • группа взрывоопасности по ГОСТ Р 51330.5 - Т3
  • пожароопасность – пожароопасный

Список чертежей:
  1. Отстойник с гофрированными пластинами, V=50 м3. Сборочный чертеж. (2 листа) со спецификацией.
Детали и элементы отстойника
  1. Корпус
  2. Люк
  3. Кассетный блок
  4. Штуцера согласно таблице
  5. Дренажная система
  6. Система пропарки
  7. Стандартные изделия
Список 3d сборок
  1. Кассетный блок
  2. Люк
  3. Крышка
  4. Горловина
  5. Опора подвижная
  6. Отстойник

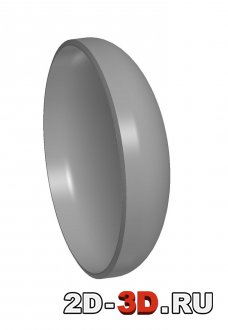

Днище Горловина 300
Люк 1 Выход для воздушника

Отстойник Сборочный чертеж Л2

Спецификация
Тип проекта 3д модели Кол-во листов (чертежей)
Формат Компас 3D, a3d, cdw
