Превентор универсальный ПУГ 230-350

1 292
Max
20 сентября 2019
  • 0

Формат файлов: .cdw, Компас-3D, pdf
Кол-во чертежей: 5
Теги: Рабочие чертежи
Категории: Чертежи проекты / Нефть

Превентор универсальный ПУГ 230-350

Рабочие чертежи

Формат Компас cdw и pdf.

Превентор универсальный ПУГ 230-350 чертеж  Превенторная установка

Противовыбросовая установка нефти и газа

Рабочее давление (МРа/PSI) - 35 (5000)


Список чертежей:

Превентор универсальный ПУГ-230х350

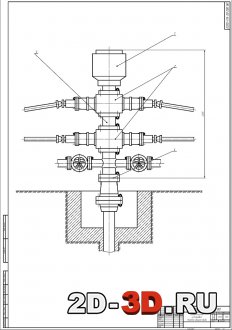

Превенторная установка чертеж общего вида

Уплотнительная манжета

Корпус (деталировка)

Плунжер


Техническая характеристика

1. Шифр превентора: ПУГ-230х350

2. Диаметр проходного отверстия, мм - 230

3. Давление

- рабочее, Мпа 35

- пробное, Мпа 44

4. Управление дистанционное гидравлическое

- рабочий агент - масло

- рабочее давление, МПа -10

5. Размеры уплотняемого инструмента

- рабочие трубы любой формы от 2 '' до 6''

- бурильные и обсадные трубы от 60 до 194 мм

6. Габаритные размеры

- высота, мм -1300

- наибольший диаметр корпуса, мм -920

7. Масса, кг - 2387



Корпус

Используется в схемах противовыбросового оборудования.

Тип проекта Рабочий Кол-во листов (чертежей)
Формат .cdw, Компас-3D, pdf 5
