Аксиально-поршневой насос с наклонной шайбой

1 818
M2010ba
8 июня 2020
  • 0

Формат файлов: cdw, Компас, pdf
Кол-во чертежей: 2
Категории: Чертежи проекты / Насосы
Тип проекта Кол-во листов (чертежей)
Формат cdw, Компас, pdf (2)

Чертёж аксиально-поршневого насоса с наклонной шайбой для штангового глубинного насоса


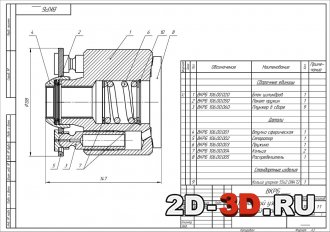

Чертёж аксиально-поршневого насоса   Качающий узел

Конструкция насоса предусматривает возможность работы с различными способами управления величиной и направлением потока.


Насос может работать в тандеме с аксиально-поршневым насосом равного рабочего объема. Использованы конструкторские решения ведущих мировых производителей Rexroth, Sauer-Danfoss, Samgidraulik.


В составе чертёж насоса общий вид и качающий узел.

Насос состоит из следующих сборочных единиц и деталей:

1) Корпус

2) Вал

3) Качающий узел

4) Исполнительный механизм перестановки наклонной шайбы

5) Задняя крышка с предохранительными клапанами



Качающий узел состоит из стального блока цилиндров, 9-ти стальных плунжеров с бронзовыми подпятниками, стального сепаратора, пакета тарельчатых пружин, цилиндрической пружины.
