Вакуумный насос водо-кольцевой

2 113
hvvkiurv1979
23 апреля 2020
  • 100

Формат файлов: Word, Компас 3D
Кол-во чертежей: 3
Категории: Чертежи проекты / Насосы
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат Word, Компас 3D 37
Водо-кольцевой вакуумный насос
Курсовой проект

Вакуумный насос

Для проведения динамического расчета были определены  силы, действующие на отдельные элементы проточной части. Наиболее существенными являются силы, действующие на рабочее колесо машины

Тепловой расчет выполнен согласно [Фролов Е.С., Автономова И.В., Васильев В.И. и др. Механические вакуумные насосы. - М.: Машиностроение, 1989. - 288 с., стр. 166-205].


Список чертежей

  1. Вакуумный насос. Сборочный чертёж
  2. Вакуумный насос. Разрез
  3. Откачная характеристика

Содержание расчётов

  1. Тепловой расчет
  2. Динамический расчет
  3. Прочностной расчет вала
  4. Откачная характеристика ЖКВН

Техническая характеристика:
Насос предназначен для перекачивания жидкости
Марка насоса ЖВН
Производительность 48,816 м3/ч
Напор 19,12 м
Допускаемый кавитационный запас 3 м
КПД 86 %
Частота вращения 620 об/мин
Мощность 0,71 кВт


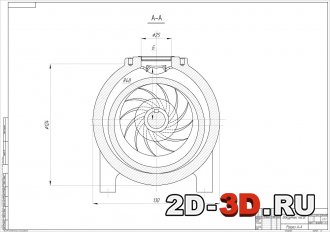

Откачная характеристика ЖКВН Вакуумный насос. Разрез

Откачная характеристика Тепловой расчетЗависимость расчетной быстроты вращения насоса
