Центробежный насос 500-640
Курсовой проект

Насос ЦНС 500-640Сборочный чертеж ЦНС 500-640

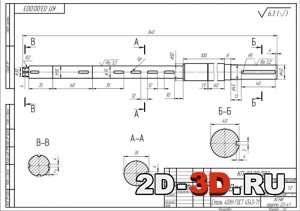

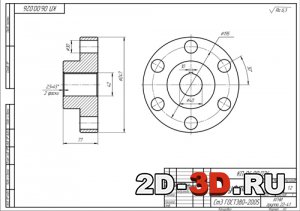

МуфтаВал

Размеры рабочего колесаЗависимость Q - H в относительных величинах, зависимость Q-Nв относительных величинахПересчет характеристики насоса с воды на нефть



Список чертежей: сборочный чертеж ЦНС 500-640, насос ЦНС 500-640, рабочее колесо, диск гидравлической пяты, муфта, вал, спецификации.

Построение комплексной характеристики ЦНС 500-640.
Агрегат электронасосный типа ЦНС предназначен для подачи жидкостей, показатели которых лежат в следующих пределах:
плотность от 500 до 1500 кг/м;
вязкость от 0.1610 до 210 м/с;
- температура от-20°С до +120°С.
Агрегат выпускается в климатическом исполнении УХЛ ГОСТ 15150-69 и предназначен для работы, как в закрытых помещениях, так и вне помещений под навесом при температуре окружающего воздуха от +5°С до +45°С.
Агрегат является ремонтируемым, восстанавливаемым изделием.
Агрегат укомплектован электродвигателем типа.
Агрегат, укомплектованный взрывобезопасными двигателями, предназначен для перекачки легковоспламеняющихся жидкостей (бензин, керосин, нефть, спирт и другие легковоспламеняющиеся жидкости) и может устанавливаться во взрывоопасных помещениях и установках.
Проточная часть изготовлена из пищевой нержавеющей стали 12Х18Н10Т.

Основные технические данные:
Тип насоса – ЦНС500-640;
Число ступеней насоса – 8;
Масса насоса, кг, не более – 300;
Тип двигателя – ВАОУ 630М-4;
Мощность, кВт – 1600;
Масса агрегата, кг, не более – 438;

Основные технические характеристики:
Подача, м3/с - 500;
Напор, м - 640;
Температура перекачиваемой воды до,8-38;
Частота вращения электродвигателя синхронная, об/мин – 3000;
Мощность, потребляемая насосом, кВт, не более – 10,3;

В процессе выполнения курсовой работы были представлены расчеты значений основных параметров насосов на воде и на нефти и построены соответствующие им комплексные характеристики. Также изучена конструкция динамических насосов секционного типа и его основных узлов, принципы работы и назначение насосного агрегата, его достоинства, такие как: компактность и простота конструкций; простота соединения с электродвигателем и другими силовыми установками, повышающих кпд установки; простота пуска и регулирования; плавность работы; надежность, долговечность в работе и возможность применения для перекачки любых жидкостей – и недостатки: низкий кпд малых насосов; сложность отливки рабочего колеса. Пришли к выводу, что для эффективной работы насосного агрегата необходимо четко следовать инструкциям по его эксплуатации и подбирать оптимальные режимы работы, своевременно проводить техническое обслуживание и капитальный ремонт.
Практика показывает, что при перерасчете работы насоса с воды на нефть значительно понижаются оптимальные характеристики агрегата (напор и производительность), параллельно с которым так же значительно увеличивается мощность на валу насоса, в чем мы впрочем и убедились, сделав перерасчет с воды на нефть.
Также в данной работе мы рассмотрели режимы работы при параллельном и последовательном соединении насосов с одинаковыми характеристиками, при которых зафиксировали двойное увеличение напора (первый случай) и подачи (второй случай) соответственно.

Содержание пояснительной записки
Введение
1 Описание и работа выбранного насоса
1.1 Назначение насоса
1.2 Основные технические данные и характеристики насоса
1.3 Состав изделия
1.4 Маркировка
2 Монтаж, эксплуатация и ремонт
2.1 Монтаж изделия
2.2 Подготовка к работе
2.3 Инструкции по эксплуатации и меры безопасности
2.4 Техническое обслуживание
3 Техническая диагностика насосного агрегата
3.1 Вибродиагностика
3.2 Центровка
4 Расчетная часть
5 Заключение
6 Список литературы
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, docx 44 (6)
