Разработка метода борьбы с коррозией трубопровода с помощью насоса типа НДР
Дипломный проект

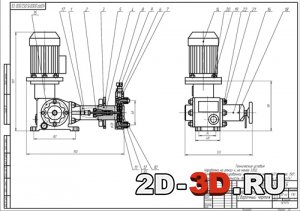

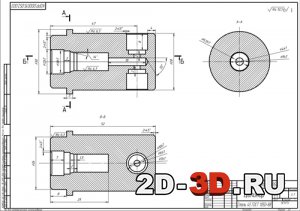

Насос типа НДР (сборочный чертеж)Цилиндр

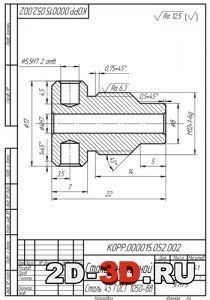

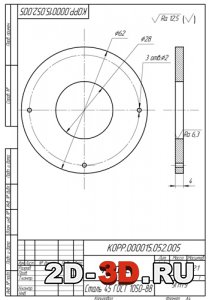

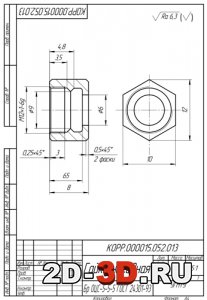

Стакан нажимнойГайка накиднаяФланец

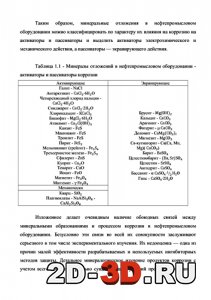

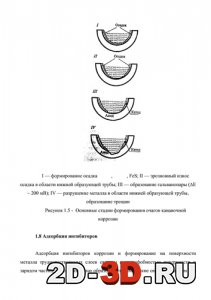

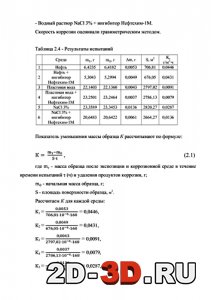

Основные стадии формирования очагов канавочной коррозииКоррозионные испытанияМинералы отложений в нефтепромысловом оборудовании - активаторы и пассиваторы коррозии



Список чертежей: насос типа НДР (сборочный чертеж), цилиндр, стакан нажимной, гайка накидная, фланец, спецификация.

Для подачи ингибиторов и остальных химических реагентов в производстве используются дозировочные насосы. Дозировочный насос выполняет одновременно функции источника напора и измерительного устройства, он применяется преимущественно для дозирования, но может быть использован и для смешения, компаундирования, заполнения мелкой тары, отбора проб для анализов. Насос предназначен для закачивания химических реагентов, нефти с примесями, ппд.
Цель работы заключается в исследовании образования отложений, изучении состава осадков трубопровода, определении эффективности ингибитора и наблюдении поведения стали в системе углеводород - кислый водный электролит.
В ходе работы над дипломным проектом было установлено, что взаимодействие добавляемых реагентов приводит к коагуляции микрочастиц коллоидного размера и осаждения их на стенках трубопровода с последующим налипанием на них минеральных неорганических частиц из забойной зоны.
Присутствие в двухфазной среде нефть - пластовая вода твердых минеральных частиц может способствовать удалению продуктов коррозии, частично защищающих металл, что создает условия для протекания механохимического эффекта и возникновения канавочной коррозии.
Состав сухого осадка Реком-102 показывает, что отложения в виде полимеров отсутствуют.
Из всего вышеизложенного следует, что совокупность таких факторов как:
- несовместимость реагентов, приводящих к образованию микрочастиц коллоидного размера;
- малая эффективность ингибитора коррозии в условиях промысловых технологических сред;
- минеральные отложения, вышедшие из забойной зоны скважины;
приводят к образованию "пробок" в нефтепроводах.
Исследование и решение проблемы образования минеральных отложений является важной задачей для нефтеперерабатывающих предприятий, т.к. отсутствие утечки нефтепродуктов, несет за собой огромный экономический эффект - 5126790,65 руб. Так же при отсутствии минеральных отложений последует отсутствие скачков давления в нефтепроводе, что положительно скажется на долговечности оборудования и на безопасности его эксплуатации.
Предложены рекомендации по технике безопасности при работе с ингибиторами коррозии, при их транспортировке и хранении. А также изучены последствия игнорирования проблемы образования минеральных отложений, и мероприятия по ликвидации последствий.

Техническая характеристика:
Подача, л/ч - 2,5
Предельное давление, кгс/см – 400
Масса, кг - 39

Содержание пояснительной записки
Задание
Реферат
Список сокращений
Введение
1 Литературный обзор
1.1 Продукты коррозии
1.2 Минеральный состав продуктов коррозии нефтепромыслового оборудования
1.3 Взвешенные частицы
1.4 Минеральный состав продуктов коррозии
1.5 Коррозия в пластовых водах
1.6 Коррозия в многофазных расслаивающихся системах
1.7 Канавочная коррозия
1.8 Адсорбция ингибиторов
1.9 Забойные пробки
2 Исследовательская часть
2.1 Исследование осадка в  трубопроводе нефтесбора
2.2 Исследование на растворимость сухого остатка поглотителя сероводорода
2.3 Коррозионные испытания
3 Конструкторская часть
3.1 Устройство и работа дозировочных агрегатов типов НД и НДР
5 Безопасность жизнедеятельности
5.1 Техника безопасности при работе с ингибиторами
5.2 Противопожарная безопасность
5.3 Транспортировка и хранение ингибиторов коррозии
5.4 Эксплуатация установки для закачки ингибитора
5.5 Мойка, чистка емкостей
6. Экологичность проекта
6.1 Влияние трубопроводного транспорта  на почвенно-растительный комплекс и рельеф местности
6.2 Влияние трубопроводного транспорта  на реки и водоемы
6.3 Мероприятия по рекультивации нефтезагрязненных почв
Заключение
Список использованных источников
