Отделение конвертирования медных штейнов с разработкой мероприятий по увеличению стойкости футеровки в зоне фурменного пояса

4 102
rihhansu
11 февраля 2014
  • 0

Формат файлов: Компас-3D, AutoCAD, cdw, dwg
Категории: Чертежи проекты / Металлургия

Отделение конвертирования медных штейнов с разработкой мероприятий по увеличению стойкости футеровки в зоне фурменного пояса

Курсовой проект

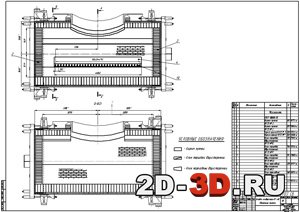

Кладка конвертера КГ-40 (сборочный чертеж)Фурмоколлектор воздушный

Горизонтальный конвертерПропускная способность конвертера по воздухуСхема очистки газов от пыли



Скачать:





Список чертежей: фурмоколлектор воздушный, кладка конвертера кг-40 (сборочный чертеж), система пылеулавливания, спецификации.



В  данном курсовом проекте приведен расчет отделения конвертирования медных штейнов производительностью 70 тыс.т. черновой меди в год.

Рассчитаны материальный, тепловой балансы, представлено описание, расчет  и выбор оборудования для конвертерного отделения, пылегазоочистки. Предложены мероприятия по увеличению стойкости футеровки в зоне фурменного пояса, за счет применения более стойких и плотных периклазошпинельных огнеупоров.



Содержание пояснительной записки

Задание на проектирование

Введение

1 Особенности технологического процесса

1.1 Химизм процесса

1.2 Конструкция конвертера

1.3 Особенности тепловой работы конвертера

2 Технико-экономическое обоснование

3 Технологические расчеты

3.1 Материальный баланс

3.1.1 Исходные данные для расчёта

3.1.2 Рациональный состав штейна

3.1.3 Рациональный состав кварцевого флюса

3.1.4 Определение состава конвертерного шлака

3.1.5 Состав и количество холодных материалов

3.1.6 Расчеты технологического процесса первого периода

3.1.7 Количество белого мата

3.1.8 Материальный баланс первого периода

3.1.9 Расчет технологического процесса второго периода

3.1.10 Сводный материальный баланс конвертирования

3.2 Расчет конвертера

3.2.1 Пропускная способность конвертера по воздуху

3.2.2 Удельная нагрузка фурм конвертера

3.2.3 Площадь сечения работающих фурм

3.2.4 Число работающих фурм

3.2.5 Число установленных фурм

3.2.6 Тип и размеры конвертера

3.2.7 Проверка размеров горловины

3.2.8 Параметры воздуходувной машины и расчет воздухопроводов

3.2.9 Определение числа операций

3.2.10 Выход черновой меди

3.2.11 Выход шлака

3.2.12 Расход дутья

3.2.13 Расход кварцевого флюса

4 Тепловой баланс

4.1 Тепловой баланс первого периода

4.2 Тепловой баланс второго периода

5 Характеристика газов и схемы пылеулавливания

5.1 Описание выбранной схемы

Заключение

Список использованной литературы

Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 40 (3)
