Контейнер мусорный для мультилифта 27 М./Куб.

1 286
2198871
29 марта 2023
  • 20

Формат файлов: .cdw, .spw, Компас-3Д
Кол-во чертежей: 13
Теги: Рабочие чертежи
Категории: Чертежи проекты / Машиностроительные чертежи
Тип проекта Рабочий Кол-во листов (чертежей)
Формат .cdw, .spw, Компас-3Д (13)
Контейнер мусорный для мультилифта 27 М./Куб.
Чертежи в формате Компас-3Д

Пухто 27 куб. Планка нижняя

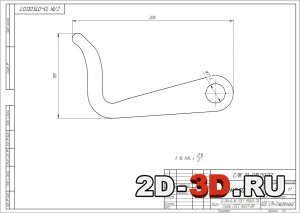

Пухто 31 кубЩеколда

Мусорный контейнер объемом 27 м./куб. для транспортировки строительного мусора, металлолома. Рабочая документация в формате Компаса.
Помимо деталей, описанных в списке чертежей, из спецификации контейнера 27 м./куб. нам известно о сборочных единицах: каркас, правая и левая двери, петля (4 шт.) и каток (2 шт.).

Список чертежей:
1. Пухто 27 куб
2. Ведомость заказа материалов (пухто 27 куб.)
3. Ведомость ремонта пухто (228 заявка)
4. Ведомость ремонта пухто (201 заявка)
5. Пухто 31 куб.
6. Планка верхняя
7. Ухо верхнее
8. Ухо нижнее
9. Шайба приварная
10. Кольцо
11. Планка нижняя
12. Щеколда
13. Палец

Резка и гибка СП(1)Резка и гибка СП(2)Резка и гибка СП(3)
Тип проекта Рабочий Кол-во листов (чертежей)
Формат .cdw, .spw, Компас-3Д (13)
