Технологический процесс изготовления груза ограничителя скорости пассажирского лифта

1 053
vadim25
3 мая 2022
  • 0

Формат файлов: cdw - Компас, dwg - AutoCAD, docx - Word
Кол-во чертежей: 3
Теги: Лифты 630 кг
Категории: Лифты / Технология машиностроения. Изготовление и восстано
Тип проекта Учебный Кол-во листов (чертежей)
Формат cdw - Компас, dwg - AutoCAD, docx - Word 21 (3)
Технологический процесс изготовления груза пассажирского лифта
Курсовой проект с чертежами и расчётами в редактируемых форматах.
Можете использовать проект в качестве примера или шаблона для своих расчётов и чертежей.

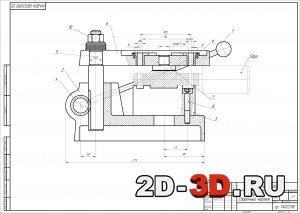

Груз ограничителя скорости лифта Чертёж приспособления кондуктор

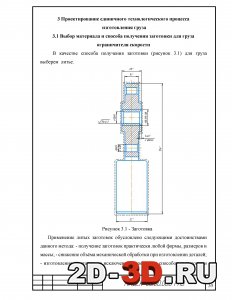

Схема заготовки Маршрутный технологический процесс изготовления груза Один из листов пояснительной записки

В курсовом проекте выполнен технологической процесс изготовления груза пассажирского лифта грузоподъемность 630 кг. Курсовой проект включает пояснительную записку на 21 страницу, 3 чертежа формата А1. (груз, маршрутный процесс изготовления, приспособление).

Цель курсовой работы – разработка технологичесского процесса изготовления груза ограничителя скорости лифта ОАО «Щербинский лифтостроительный завод» (ЩЛЗ).

Перечень чертежей графического материала (оригиналы выполнены в cdw формат Компаса и дополнительно пересохранены в cdw Компас):
1 лист: чертеж груза ограничителя скорости на формате А1;
2 лист: маршрутный технологический процесс изготовления груза на формате А1;
3 лист: приспособление кондуктор конструкторская разработка на формате А2.

Введение
1 Изготовитель, конструкция лифта пассажирского ОАО «ЩЛЗ»
2 Требования ТНПА к конструкции деталей лифт
3 Проектирование единичного технологического процесса
4 Конструкторская разработка
Заключение
Список использованных источников

В результате выполнения данной курсовой работы был разработан технологический процесс изготовления детали «Груз». Был обоснован способ получения заготовки, разработан маршрутный процесс изготовления детали, произведен выбор необходимого оборудования и технологических баз, рассчитаны припуски на мех. обработку, режимы резания, проведено нормирование технологических операций. Проведено проектирование специального приспособления, что увеличивает точность изготовления детали и уменьшает долю ручного труда. В результате сократилось время обработки детали и снизилась ее себестоимость.


Один из листов маршрутной карты  Схема конструкции пассажирского лифта
Описание детали кондуктор Расчет режимов операций Спецификация к чертежу
Курсовой проект состоит из: анализа условий работы оси натяжного шкива, обзора патентной и научно-технической литературы, выбора способов и оборудования для изготовления детали, проектирования технологического процесса.

Пояснительная записка содержит 24 страницы, 3 рисунка, 1 таблицы, 6 источников, 2 приложения, иллюстрированный материал 3 листа формата А1.
ЛИФТ, ОГРАНИЧИТЕЛЬ, ГРУЗ, ИЗГОТОВЛЕНИЕ, ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС, ОПЕРАЦИЯ, РАСЧЕТ, РАЗРАБОТКА.

Тип проекта Учебный Кол-во листов (чертежей)
Формат cdw - Компас, dwg - AutoCAD, docx - Word 21 (3)
