Кониковое зажимное устройство на базе трактора ТБ-1М

10 265

Max

12 июня 2025

Формат файлов: Компас-3D, AutoCAD, cdw, dwg
Кол-во чертежей: 14
Теги: Грузозахватное устройство
Категории: Чертежи проекты / Лесная промышленность

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	Компас-3D, AutoCAD, cdw, dwg	(14)

Кониковое зажимное устройство чертежи в AutoCAD и Компас

Список чертежей, чертежи одновременно в формате .dwg Автокад и .cdw Компас-3D:

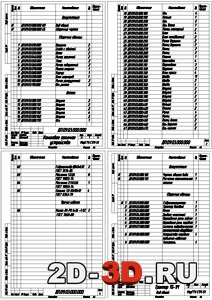

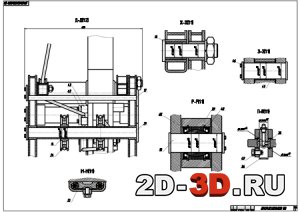

Чертёж общего вида коникового зажимного устройства на 4 листах формата А1 со спецификацией;

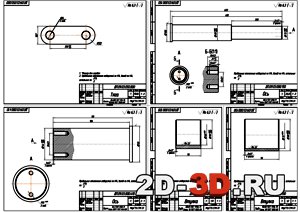

Детали коникового зажимного устройства
Тяга;
Ось 1;
Ось 2;
Втулка 1;
Втулка 2;
Рычаг поворотный;

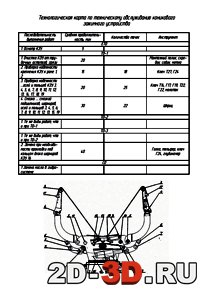

Технологическая карта по техническому обслуживанию коникового зажимного устройства;
технико-экономические показатели;

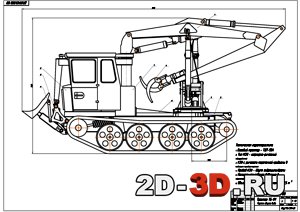

Чертеж трактора ТБ-1М.

Техническая характеристика:

1. Базовый трактор - ТДТ-55А

2. Тип КЗУ - шарнирно-рычажный гидроуправляемый

3. КЗУ с рычагами переменной кривизны в комбинации с тросовыми отрезками

4. Привод КЗУ - двумя гидроцилиндрами

5. Номинальное рабочее давление в гидросистеме - 16 МПа

6. Объем трелюемой пачки за комли - 7,5 м

Тип коникового зажимного устройства - шарнирно-рычажный, гидроуправляемый, с тросовым зажимом пачки, шарнирным креплением к раме трактора

Объем трелюемой пачки максимальный, м

- при трелевке за комли до 0,4 м - 7,5

- при трелевке за вершины - 9

Поворот коника относительно вертикально оси, градусы

- при грузовом ходе - свободный без ограничения угла

- при разгрузке пачки - 12, ограничен гидроуправляемым фиксатором

- при холостом ходе - зафиксирован от произвольного проворачивания дисковым тормозом.

Скачать:
Для скачивания материала Вам необходимо перейти в VIP группу

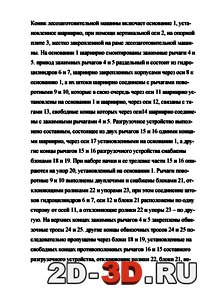

Коник трактора конструктивно выполнен в виде щита и закрепленного на нем канатосъемника, состоящего из трубы, на концах которой закреплены выполненные в виде стоек плунжерные гидроцилиндры и неподвижные блоки. На концах штоков плунжерных гидроцилиндров установлены подвижные блоки и при помощи крепежных элементов закреплены концы тонких канатов. На других концах этих канатов при помощи клиновых втулок закреплены подвижные оттяжки-блоки, через которые пропущен обвязочный канат. Один конец этого каната закреплен на щите, а другой на барабане лебедки, в результате чего образуется обвязочная канатная петля для удержания пачки при трелевке. Канатосъемник при помощи гидроцилиндра может поворачиваться к кабине или заднему мосту. При подъеме плунжеров гидроцилиндров происходит растягивание петли, затем канатосъемник гидроцилиндром поворачивается к кабине, и коник готов для приема укладываемого дерева (хлыста). После укладки комля на трубу 6 канатосъемник поворачивается назад и лебедкой затягивается канатная петля и закрепляется комель на конике. Щит представляет собой сваренную из швеллеров и уголков раму, закрытую сверху листом. Впереди щита установлено ограждение, направляющий голик, амортизаторы и кронштейны для установки блока и крепления обвязочного каната. Сверху на щите закреплены обоймы с подшипниками для крепления трубы канатосъемника. Щит имеет проушины, при помощи которых и осей он крепиться к передней раме, гидроцилиндру и раме базового трактора ТТ-4. Гидроцилиндр обеспечивает опускание и подъем щита.
