Здание двухэтажного коттеджа, расположен в городе Пенза

403
Некто
16 июня 2022
  • 0

Формат файлов: dwg AutoCAD, doc Word, pdf
Кол-во чертежей: 2
Категории: Чертежи проекты / Коттеджи
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат dwg AutoCAD, doc Word, pdf 12 (2)

Здание двухэтажного коттеджа, расположен в городе Пенза
Чертежи и расчетно-пояснительная записка в редактируемых форматах
Курсовой проект

План первого и второго этажа, фасад, генпланПлан кровли, фундамента, перекрытия. Разрез 1-1, 2-2

Исходные данные:
Здание находится в г. Пенза, расположено ЖК Изумрудный, село Бессоновка, 2-й Пр-д Сурикова.
Природно-климатический район: IIIВ
Расчетная температура наиболее холодной пятидневки (обеспеченностью 0.92):     -27 гр.С
Градусо-сутки отопительного периода (ГСОП): 4800-5400
Продолжительность отопительного периода       : 200 суток
Расчетное значение веса снегового покрова на 1 кв.м. горизонтальной поверхности земли для III района: 1.8 кПа (180 кгс/кв.м.)
Нормативное значение ветрового давления для I I района        : 0.30 кПа (30кгс/кв.м.)
Средняя глубина промерзания грунта: 1.400 м. - 1.800 м.
Уровень сейсмической опасности: менее 6 баллов.
Конструкция здания: бескаркасный остов.
Фундамент: борные блоки ФБС по монолитной плите.
Стены: газобетонные блоки.
Перекрытий: по деревянным балкам.

Список чертежей:
1. План первого и второго этажа, фасад, генплан.

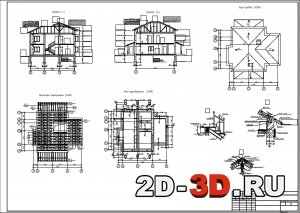

2. План кровли, фундамента, перекрытия. Разрез 1-1, 2-2.

Содержание расчетно-пояснительной записки (12 страниц):
1.         Исходные данные
2.         Схема планировочной организации земельного участка
2.1.      Характеристика и описание земельного участка
2.2.      Технико-экономические показатели земельного участка
2.3.      Решения по благоустройству территории
3.         Конструктивные и объёмно-планировочные решения
3.1.      Обоснование и описание конструктивных решений по зданию
3.2.      Описание технических и конструктивных решений подземной части здания (расчет глубины и промерзания грунта)
3.3.      Теплотехнический расчет ограждающих конструкций стен
3.4.      Расчет лестниц
3.5.      Описание и обоснование конструкций кровли, подшивных или подвесных потолков, перегородок и полов с указанием их характеристик
3.6.      Описание и обоснование инженерного обеспечения малоэтажного жилого здания
            Список использованных источников

Исходные данныеРасчет лестницыРасчет требуемой толщины утеплителя
Решение по благоустройству территории
Схема планировочной организации земельного участкаТеплотехнический расчет ограждающих конструкций стен

Здание малоэтажное имеет сложную форму, с размерами в осях 1-5 – 13,5 м, в осях А-Е – 10,7м. Максимальная высота здания 8,4 м.
Дом выполнен из газобетонных блоков толщиной 400 мм, перегородки внутри дома, также газобетонные блоки Ytong D500 ECONOM 600х100х300 мм.
Перекрытия приняты по деревянным балкам с шагом 750 мм. Для утепления стен и перекрытий используется минераловатная плита. Наружная отделка вентилируемый фасад. Кровля двускатная со стропильной системой и уклоном 25 градусов.
Выполнен теплотехнический расчет, приняты конструктивные решения и материалы.

Дмитровский институт непрерывного образования
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат dwg AutoCAD, doc Word, pdf 12 (2)
