Возведение 2-х этажного коттеджа в г. Боровск 375 кв. м.

1 174
argonaxis
17 апреля 2020
  • 0

Формат файлов: dwg, AutoCAD, docx, word
Кол-во чертежей: 6
Теги: 200-400m Kirpich
Категории: Чертежи проекты / Коттеджи
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат dwg, AutoCAD, docx, word 50
Возведение 2-х этажного коттеджа в г. Боровск
Курсовой проект 2020 г.

План 1го этажа фасад разрез

Список чертежей

  1. Календарный план, график движения рабочих, поступление материалов.
  2. План первого этажа, фасад 1-5, разрез 1-1, роза ветров, ген.план.
  3. Схема расположения элементов фундамента, план второго этажа, развертки по осям.
  4. Схема расположения элементов перекрытия первого и второго этажей.
  5. План крыши, конструктивные узлы, групповая спецификация.
  6. Строительный генеральный план.

Техническое задание

Здание строится в городе Боровск, Калужская область.В проекте приняты следующие основные конструкции:

  • Фундаменты ленточные-сборные железобетонные плиты по ГОСТ 13 580-85; бетонные блоки по ГОСТ 13 579-78.
  • Перекрытие и покрытие-сборные железобетонные панели по Серии 1.141-1 вып.64; С. ИИ-03-02 альб. 15 и панели по Серии 1.090.1-1 вып.5-1
  • Перемычки, прогоны, опорные плиты- по действующем сериям и каталогам.
  • Лестницы из бруса сечением 100 х 100 мм.
  • Наружные стены выполнить из керамического полнотелого кирпича
  • (ГОСТ 530-95) М 100 на растворе М75 по Серии 2.030-2-01 (стены многослойные с эффективной теплоизоляцией).
  • Несущие столбы сечением 640 х 640 мм выполнить из полнотелого керамического кирпича М-25 на растворе М100 с армированием кладки сетками типа РС-1 через 3 ряда кладки.
  • Внутренние стены толщиной 380 мм и перегородки толщиной 120 мм - керамический полнотелый кирпич М100 на цементно-песчаном растворе М75.
  • Наружные фасады здания облицевать сталью.
  • Крыша-двускатная стропильной системы.

Характеристики района строительства дома:

  • Глубина промерзания грунта-1,3м;
  • Грунт- II группы, суглинок;
  • Средняя температура воздуха в году-4? С
  • Средняя температура воздуха зимой-7,2? С
  • Средняя температура воздуха летом-+18? С

На основании этих данных спроектирован объектный строительный генеральный план, на котором размещены строительные машины, временные здания и сооружения, временные дороги, открытые склады и навесы, линии электро-, водо-, теплоснабжения и канализации, подключенные к постоянным сетям, определены границы строительной площадки с точки зрения удобства и безопасности их использования при выполнении строительно-монтажных работ, так и в отношении санитарно-гигиенических, противопожарных, экологических и экономических требований. Определены технико-экономические показатели стройгенплана, с помощью которых определяется экономичность выбранного решения.

          В результате спроектирован наиболее эффективный процесс организации строительства объекта, что позволяет качественно и с наименьшими затратами выполнить строительно-монтажные работы.


Содержание РПЗ

1. Исходные данные

2. Строительно-монтажные работы

2.1. Инженерно-подготовительные работы

2.2. Нулевой цикл

2.3. Возведение каркаса здания

2.4. Отделочный цикл

3. Инженерно-техническое оборудование

4. Календарный план

5. Строительный генеральный план

6. Технологическая карта

7. Заключение

8. Список использованных источников

9. Приложение

10. Спецификация



Календарный план  План фундамента развертки

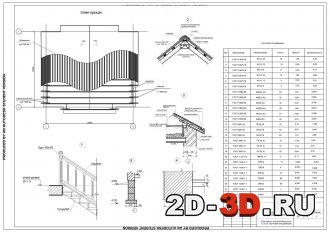

План крыши и узлы  Схема элементов перекрытия

Стройгенплан

 Исходные данные Расчет стропа    Выбор самоходного крана
