Проектирование схемы цепей оборудования для производства цемента мокрым способом

1 946
airi_chan
28 апреля 2023
  • 0

Формат файлов: .cdw, Компас-3D, .docx, Word
Кол-во чертежей: 2
Теги: БГТУ им. В.Г. Шухова
Категории: Чертежи проекты / Производство кирпича, блоков, бетона, панелей
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .cdw, Компас-3D, .docx, Word 35 (2)
Проектирование схемы цепей оборудования для производства цемента мокрым способом, производительностью 2,5 млн. т. в год
Готовый проект с расчетами и чертежами в Компас-3D

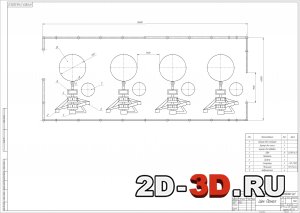

Схема цепей оборудованияЦех помола

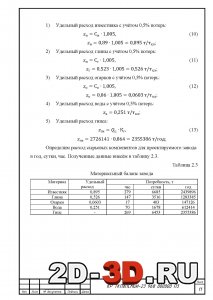

Материальный баланс заводаПодбор кол-ва основного тех. оборудованияПодбор технологического оборудования

В данной курсовой работе была спроектирована схема цепей оборудования для производства цемента мокрым способом, производительностью 2,5 млн тонн в год.
Производительность проектируемого завода по клинкеру с учётом 4 технологических линий составила 2144900 тонн в год.
На спроектированном предприятии выпускаются следующие марки и виды цемента:
ШПЦ400Д30 – 20%
ПЦ400Д0 – 25%
ПЦ400Д20 – 15%
ПЦ500Д0 – 30%
ПЦ500Д20 – 10%
По результатам расчета материального баланса цементного завода в качестве основного технологического оборудования было выбрано следующее оборудование:
Вращающиеся печи ∅5x185 производительностью 75 т/ч.
Щековая дробилка ЩКД8 с Q_шд=375 т/ч.
Молотковая дробилка ДМРИЭ 15х15 с Q_мд=350 т/ч.
«Гидрофол» Ø9х3,2м с производительностью 700 т/ч.
Мельницы домола Ø3,2х8,5м с производительностью 200 т/ч.
6 вертикальных шламбассейнов Ø6х20м.
13 горизонтальных шламбассейнов Ø25х6м.
4 Валковые мельницы «Пфайффер» ∅8,5х13 м, производительностью 110 т/ч.
5 силосов Ø18 м емкостью 9000 м3, т.к. завод выпускает 5 видов цемента.
Охладитель колосниковый охладитель Волга СМЦ-46 с производительностью 125 т/ч.
Динамический воздушный сепаратор общего назначения PRESEP LTR 2700 с габаритными размерами 400х500 мм.
Цех помол состоит из 4 технологических линий помола клинкера. Каждая технологическая линия включает следующее оборудование: бункер клинкера, бункер гипса, транспортеры и питатели, пресс валки.
Срок окупаемости основного оборудования завода по производству цемента мокрым способом с годовой производительностью 2,5 млн т/год составил 6,72 года.

Список чертежей:
1. Схема цепей оборудования;
2. Цех помола.

Содержание расчетно-пояснительной записки:
Введение
1. Схема цепей оборудования цементного завода мокрого способа производства
2. Подбор технологического оборудования
2.1 Материальный баланс производства
2.1.1 Расчет материального баланса цементного завода
2.2 Подбор количества основного технологического оборудования и его технических характеристик
2.3 Подбор вспомогательного оборудования
3. Проектирование цеха «Помол»
4. Безопасность жизнедеятельности
4.1 Охрана окружающей среды
4.2 Мероприятия, исключающие профессиональные заболевания и травматизм
5. Технико-экономическое обоснование проекта
5.1 Определение срока окупаемости основного оборудования завода
Заключение
Список используемой литературы

 Расход сырьевых материаловСхема цепей оборудования цементного заводаХарактеристика вращающейся печи
