Разработка технического предложения на модернизацию бегунов

904
Sangheili
4 марта 2022
  • 0

Формат файлов: Solid Edge, Adobe Reader, Word, dft, pdf, docx
Кол-во чертежей: 1
Теги: Бегуны БГТУ им. В.Г. Шухова
Категории: Дробилки, мельницы, сепараторы / Solid Edge
Тип проекта Учебный Кол-во листов (чертежей)
Формат Solid Edge, Adobe Reader, Word, dft, pdf, docx 31 (1)

Разработка технического предложения на модернизацию бегунов
Курсовой проект
Бегуны СМ-21Б (сборочный чертеж с модернизацией) в Solid Edje
Спецификация к сборочному чертежуОписание патентов на изобретения или полезные моделиФормула изобретения

Список чертежей в Solid Edje:
  1. Бегуны СМ-2 (сборочный чертеж с модернизацией)
Содержит спецификацию к сборочному чертежу.

В курсовой работе произведен анализ классов, типов и видов машин для дробления, произведен патентный поиск, в ходе патентного поиска был выбран патент для модернизации, и на основе патента построен сборочный чертеж.
При анализе конструкции и принципа действия машины бегуны СМ-21Б, были выявлены следующие недостатки: интенсивный износ катков, низкая эффективность дробления. Для ликвидации этих недостатков предложено заменить конструкцию бандажа катка бегунов СМ-21Б с бандажа цилиндрической формы на конически-цилиндрическую форму. Предлагаемая конструкция позволяет увеличить долговечность катков и увеличить эффективность дробления.

Техническая характеристика
  • Производительность, т/ч - до 15
  • Диаметр катка, мм - 1200
  • Ширина катка, мм - 350
  • Частота вращения чаши, об/мин - 30
  • Мощность электродвигателя, кВт - 20
  • Длина, мм - 405
  • ширина, мм - 276
  • высота, мм - 255
  • Масса, кг - 1480
Содержание пояснительной записки
1 Изучение и анализ сведений о конструкциях машин класса машины для измельчения и процессах, происходящих в них
1.1 Назначение и область применения машин для измельчения
1.2 Классификация машин для дробления
1.3 Сущность и основные закономерности процесса дробления
1.4 Показатели оценки качества конечной продукции, производимой бегунами СМ-21Б
1.5 Анализ технических и эксплуатационных показателей работы Бегунов
1.6 Анализ конструкции и принципа действия Бегунов СМ-21Б7
1.7 Заключение
2 Проведение патентных исследований и анализ их результатов с целью выявления тенденций развития бегунов
2.1 Разработка задания на проведение на проведение патентных исследований
2.2 Разработка регламентов поиска информации.
2.3 Оформления результатов поиска.

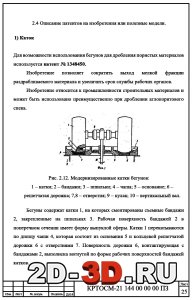

2.4 Описание патентов на изобретения или полезные модели.
2.5 Выводы
3 Техническое предложение
Список используемой литературы



 Сущность и основные закономерности процесса дробленияАнализ технических и эксплуатационных показателей работы бегуновКинематическая схема бегунов


Белгородский государственный технологический университет им. В.Г. Шухова
Тип проекта Учебный Кол-во листов (чертежей)
Формат Solid Edge, Adobe Reader, Word, dft, pdf, docx 31 (1)
