Каток с вакуумным балластным устройством на базе ДУ47А

10 116
Max
8 июля 2011
  • 100

Теги: Ремонт дорог Каток Дипломная работа
Категории: Катки дорожные / Строительная техника машины

Дипломная работа
Совершенствование конструкции дорожного катка с целью увеличения производительности

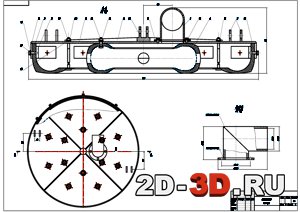

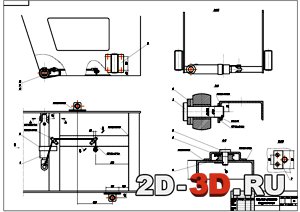

Вакуумная камераПодъемное устройство вакуумной камеры


Целью дипломного проекта является разработка конструкции дорожного катка с вакуумно-балластным устройством для интенсификации процесса уплотнения: увеличение производительности катка и качества покрытия.

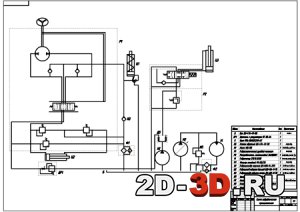

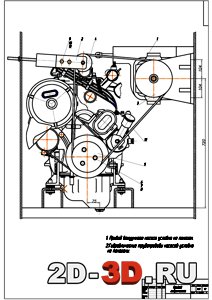

Список чертежей: каток с ВБУ, вакуумная камера, подъемное устройство вакуумной камеры, привод вакуумного насоса, на 2-ух листах, схема гидравлическая принципиальная, привод гидронасоса, спецификации.

В пояснительной записке не хватает некоторых листов.

Содержание ПЗ:
1.Основная часть.
1.1.Обзор конструкции балластных устройств.
1.2.Обзор конструкции катка с ВБУ.
1.3.Характеристика горячей асфальтобетонной смеси в процессе уплотнения.
1.4. Выбор основных размеров балластного устройства.
2.Конструкторская часть.
2.1.Расчет двигателя.

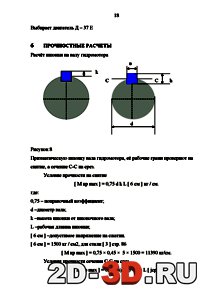

2.2.Расчёт шпонки на валу гидромотора.
2.3.Расчёт на прочность пальца крепления гидроцилиндра.
2.4.Расчет на прочность пальца крепления вакуумной камеры.
2.5.Расчет на прочность шлицевого вала гидравлического насоса.
2.6. Расчет болтов на прочность.
3.Технологическая часть.
3.1.Характеристики заготовки.
3.2.Способ получения заготовки.
3.3.Назначение маршрута обработки
3.4.Определение силы подачи при резании.
4.Экономика
4.1 .Определение капитальных затрат.
4.2 .Определение часовой технической производительности катка
4.3. Расчёт текущих затрат.
4.4. Эксплуатационные затраты.
4.5.Определение экономической эффективности.
4.6.Расчёт дополнительных показателей .
5.Экология.
5.1.Мероприятия по защите и восстановлению почв.
5.2.Альтернативное земледелие
5.3.Рекультивация земель
6.Безопасность жизнедеятельности.
6.1.Меры безопасности при эксплуатации СДМ.
6.2. Меры безопасности при электросварочных, работах .
6.3.Меры безопасности при газовой сварке и резке металлов.


Дипломный проект посвящен совершенствованию конструкции катка  с целью улучшения качества уплотнения грунта.
В работе проведен  поиск работ с целью выявления технического решения, направленного на повышение эффективности работы гладковальцовых катков.
В стадии технического проекта выполнены чертежи общего вида, основных сборочных единиц,  и др.
Определены основные параметры вибрационного катка, выполнены необходимые расчеты  катка и расчет технико-экономических показателей.
В технологической части проекта разработана технология изготовления детали.
Рассмотрены вопросы безопасности и экологичности проекта.

Чертежи в Формате dwg AutoCAD cdw Компас. Расчёты и описание в Word.
Тип проекта Учебный Кол-во листов (чертежей)
Формат
