Формат файлов: .dwg AutoCAD
Кол-во чертежей: 23
Теги: Рабочие чертежи Коровник
Категории: Чертежи проекты / Животноводство, сельское хозяйство растениеводство
| Тип проекта |
Рабочий |
Кол-во листов (чертежей) |
| Формат |
.dwg AutoCAD |
(23) |
Коровник для сухостойных коров с родильным отделением
Часть КЖ. Рабочие чертежи для производства работ в редактируемом формате .dwg AutoCAD
Коровник для сухостойных коров выполнен из монолита. Внутри проекта имеются чертежи в редактируемом формате AutoCAD. Все чертежи легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.
1. Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других действующих норм и правил и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.
2. Согласно Приложению Е СП 20.13330.2016 территория работ относится:
• по весу снегового покрова к району IV, нормативное значение веса снегового покрова Sg = 2,4 кПа;
• по ветровому давлению к району III, нормативное значение ветрового давления W0 = 0,38 кПа
3. Уровень ответственности здания - II нормальный согласно ГОСТ 27751-88 "Надежность строительных конструкций и оснований и Федеральному закону №384-Ф3"Технический регламент о безопасности зданий и сооружений
4. Степень огнестойкости здания -IV согласно п.6.1 СП 2.13130.2012 "Обеспечения огнестойкости объектов защиты" и табл. 21 Федерального закона №123-Ф"Технический регламент о требованиях пожарной безопасности"
5. Работы производить в соответствии с требованиями СП70.13330.2012 "Несущие и ограждающие конструкции", СП 45.13330-2012 "Земляные сооружения основания и фундаменты СП49.13330.2012 "Техника безопасности в строительстве".
Список чертежей:1. Общие данные

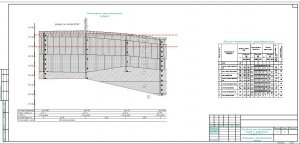

2. Инженерно-геологические разрезы

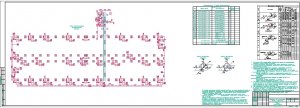

3. Схема расположения фундаментов

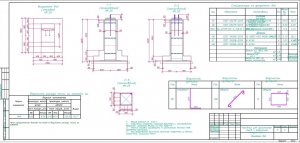

4. Фундамент ФМ1
5. Фундамент ФМ1а
6. Фундамент ФМ2
7. Фундамент ФМ2а
8. Фундамент ФМ3
9. Фундамент ФМ4
10. Фундамент ФМ5
11. Фундамент ФМ6
12. Фундамент ФМ6а
13. Фундамент ФМ6б
14. Фундамент ФМ7
15. Фундамент ФМ8
16. Фундамент ФМ9
17. Фундамент ФМ10
18. Схема расположения цокольной панели
19. Армирование цокольной панели
20. Блок фундаментных болтов М30-1
21. Блок фундаментных болтов М30-2
22. Блок фундаментных болтов М30-3
23. Блок фундаментных болтов М20-1
