Домкрат путевой ДК-20

1 859
Макс Павлусевич
28 ноября 2021
  • 0

Формат файлов: Компас, cdw, spw
Кол-во чертежей: 38
Теги: Домкрат
Категории: Железнодорожные вагоны, поезда, путевые машины / Инструмент / Краны
Тип проекта Рабочие Кол-во листов (чертежей)
Формат Компас, cdw, spw (38)

Домкрат путевой ДК-20
Чертежи Компас cdw формат
 Сборочный чертежКорпус домкрата

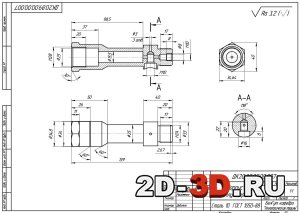

Корпус плунжераПодошва
Список чертежей:
  1. Сборочный чертеж
  2. Корпус плунжера
  3. Поршень гидроцилиндра
  4. Штифт крепления поршня
  5. Цилиндр
  6. Тарелка
  7. Пружина
  8. Пружина предохранительного клапана
  9. Пробка
  10. Плунжер
  11. Звено
  12. Втулка резьбовая
  13. Втулка прижимная
  14. Втулка плунжера
  15. Винт
  16. Винт предохранительного  клапана
  17. Корпус  домкрата (корпус цилиндра)
  18. Гильза цилиндра (корпус цилиндра)
  19. Коробка  клапанная (корпус цилиндра)
  20. Крепление  верхнее (корпус цилиндра)
  21. Крышка  цилиндра (корпус цилиндра)
  22. Основание  цилиндра (корпус цилиндра)
  23. Площадка горизонтальная (корпус цилиндра)
  24. Ребро вертикальное (корпус цилиндра)
  25. Труба  цилиндра (корпус цилиндра)
  26. Подошва (основание)
  27. Основание  подошвы (основание)
  28. Основание цилиндра (основание)
  29. Ребро вертикальное (основание)
  30. Ручка (ручка)
  31. Призма верхняя (ручка)
  32. Призма нижняя (ручка)
  33. Труба (ручка)
  34. Ручка корпуса
  35. Упор  подвижный (упор)
  36. Ребро вертикальное (упор)
  37. Площадка горизонтальная (упор)
  38. Цилиндр  (упор)
Содержит спецификацию домкрата.
Поршень гидроцилиндраВтулка плунжераРучка
Сборочный чертеж со спецификацией, деталировка всех составляющих домкрата и сборочные чертежи основных (неразборных и сборных) узлов с указанием всех размеров и масс.

Характеристики:
  • Тип устройства - Домкрат путевой, универсальный
  • Привод управления - Механический, ручной
  • Рабочее давление - 350 кгс/см2
  • Длина хода поршня - 200 мм
  • Максимальная грузоподъемность - 20 т
  • Усилие рихтовки, максимум - 15 тс
  • Усилие на рычаге управления, максимум - 20 кгс
  • Габаритные характеристики (размер) - 525х470х190 мм
  • Весовые характеристики (масса) - 24 кг
