Балластоочистительная щебнеочистительная машина БМС

515

Иван Ковалёв

13 сентября 2026

Формат файлов: .cdw, Компас-3D, .dwg AutoCAD, .docx Word
Кол-во чертежей: 3
Теги: Курсовой проект
Категории: Железнодорожные вагоны, поезда, путевые машины / Тракторы

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.cdw, Компас-3D, .dwg AutoCAD, .docx Word	37 (3)

Балластоочистительная машина БМС
В курсовом проекте был произведен расчет основных параметров щебнеочистительного устройства, привода щебнеочистительного устройства, тяговый расчет балластоочистительной машины БМС и выполнены чертежи в векторном формате.

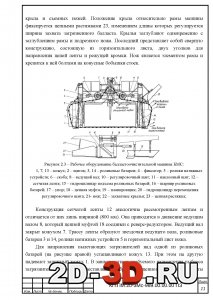

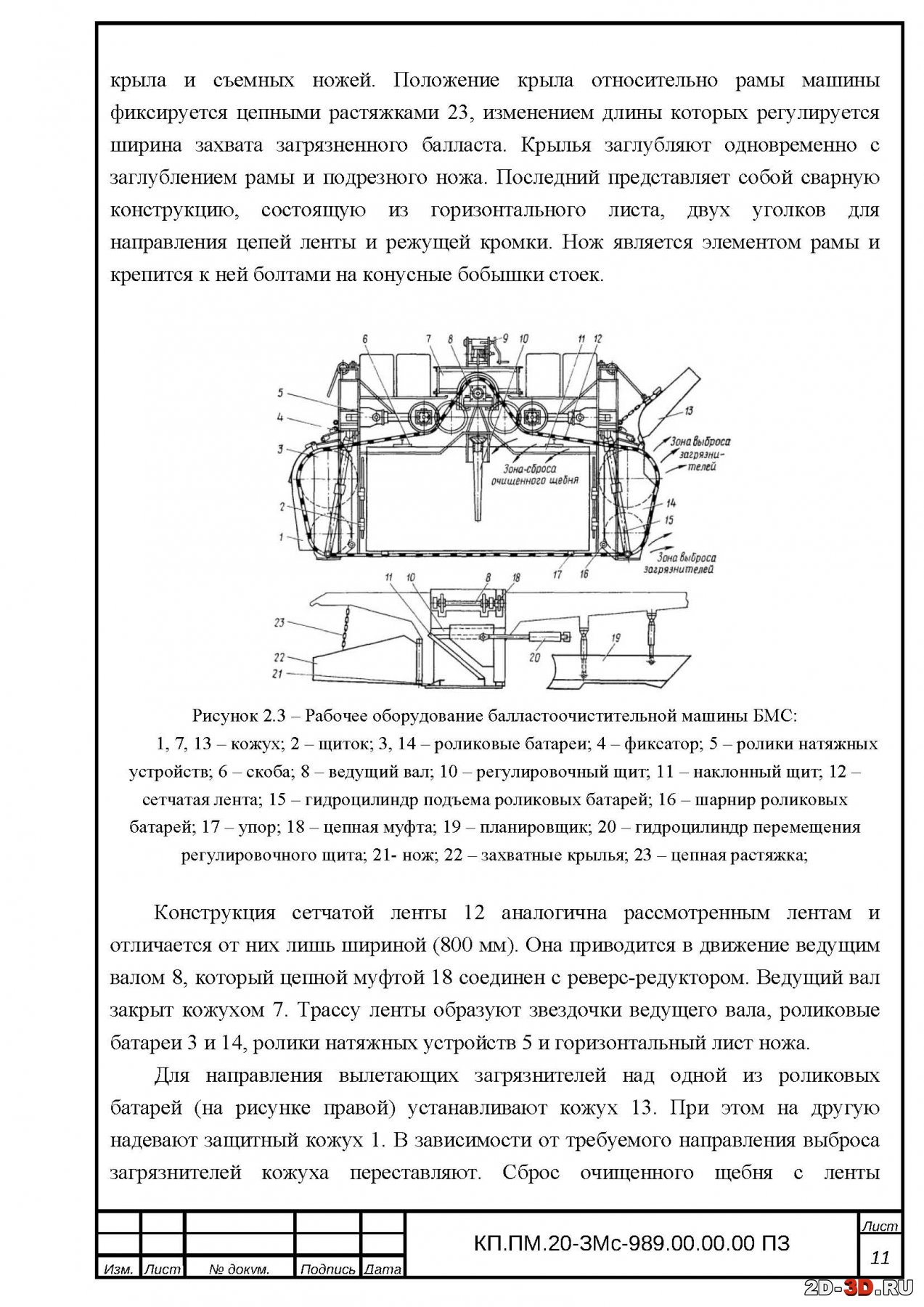

В данном курсовом проекте рассматривается балластоочистительная машина БМС, применяемая для очистки балласта от загрязнителей между разборочным и укладочным кранами в следующей последовательности: забор и подачу загрязненного щебня захватными крыльями и подрезным ножом; очистку загрязненного щебня и подачу его в путь с помощью отбойного и наклонного щитов; планировку очищенного щебня планировщиком и уплотнение его катками.

Список чертежей выполненных в векторном редактируемом формате .cdw для программы Компас-3D (дополнительно чертежи пересохранены в формат .dwg для программы AutoCAD:

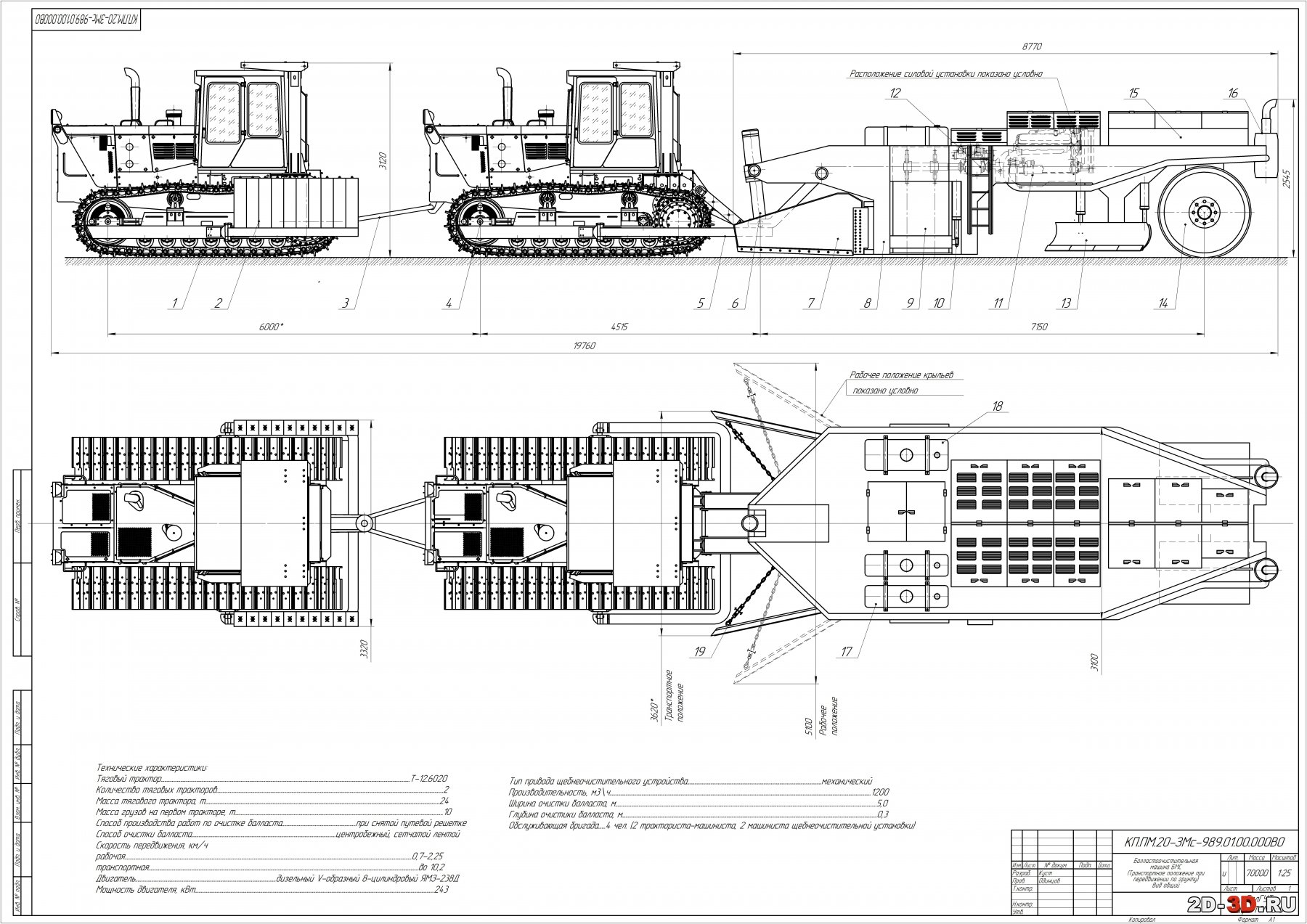

Балластоочистительная машина БМС на листе формата А1 (транспортное положение при передвижении по грунту);

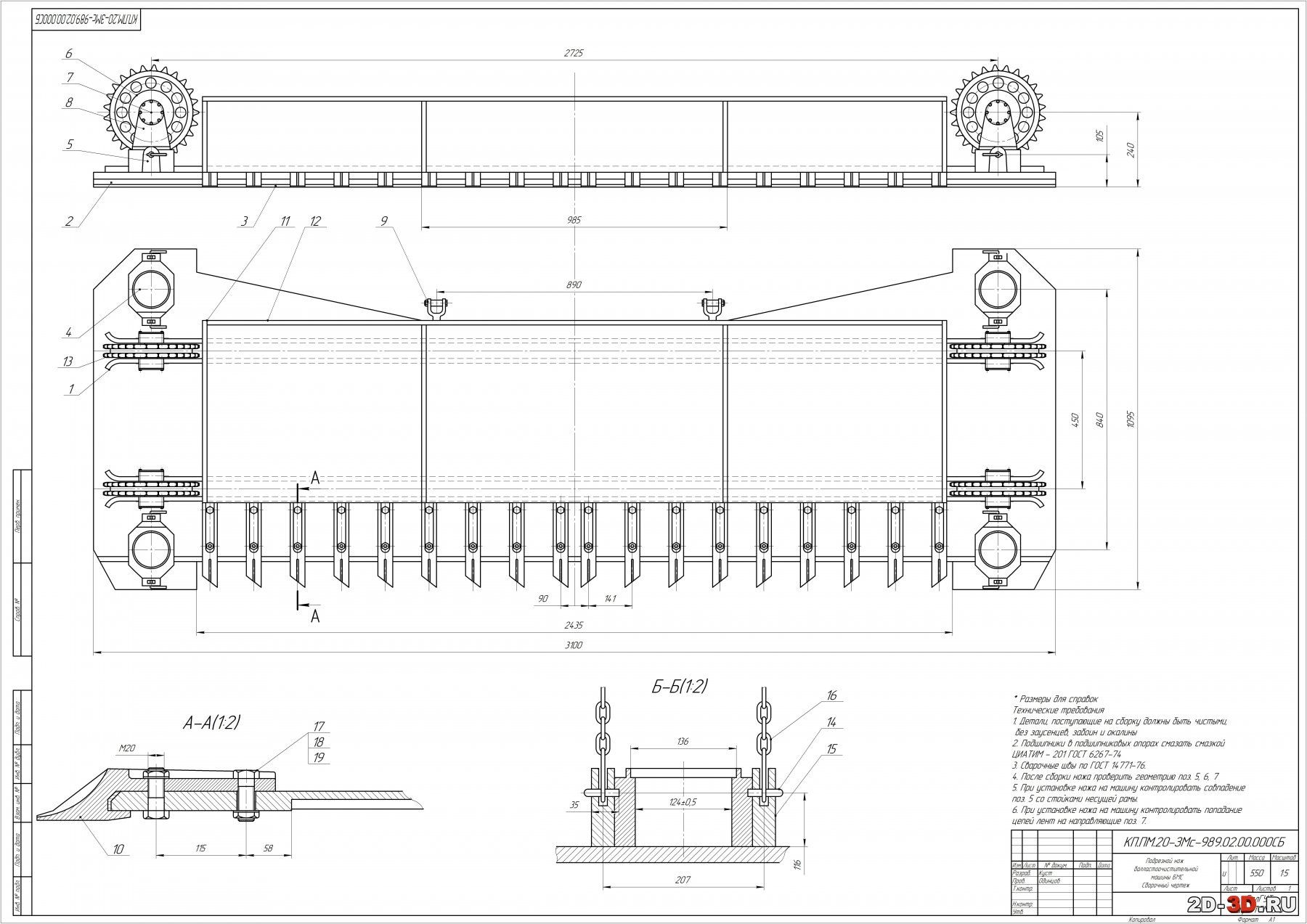

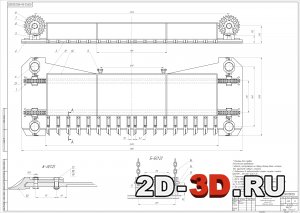

Подрезной нож балластоочистительной машины БМС сборочный чертёж для печати на листе формата А1;
Привод щебнеочистительного устройства балластоочистительной машины БМС А1.

Технические характеристики:
Тяговый трактор Т-12.6020
Количество тяговых тракторов 2
Масса тягового трактора 24 т.
Масса грузов на первом тракторе 10 тонн
производства работ по очистке балласта при снятой путевой решетке
Способ очистки балласта центробежный, сетчатой лентой
Скорость передвижения 0,7-2,25 км/ч рабочая.
транспортная до 10,2 км/ч
Двигатель дизельный V-образный 8-цилиндровый ЯМЗ-238Д
Мощность двигателя 243 кВт
Тип привода щебнеочистительного устройства механический
Производительность 1200 м3\ч
Ширина очистки балласта 5,0 м
Глубина очистки балласта 0,3 м
Обслуживающая бригада 4 чел. (2 тракториста-машиниста, 2 машиниста щебнеочистительной установки).

СОДЕРЖАНИЕ расчётно-пояснительной записки:
ВВЕДЕНИЕ
1 Анализ патентной литературы

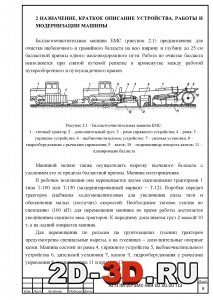

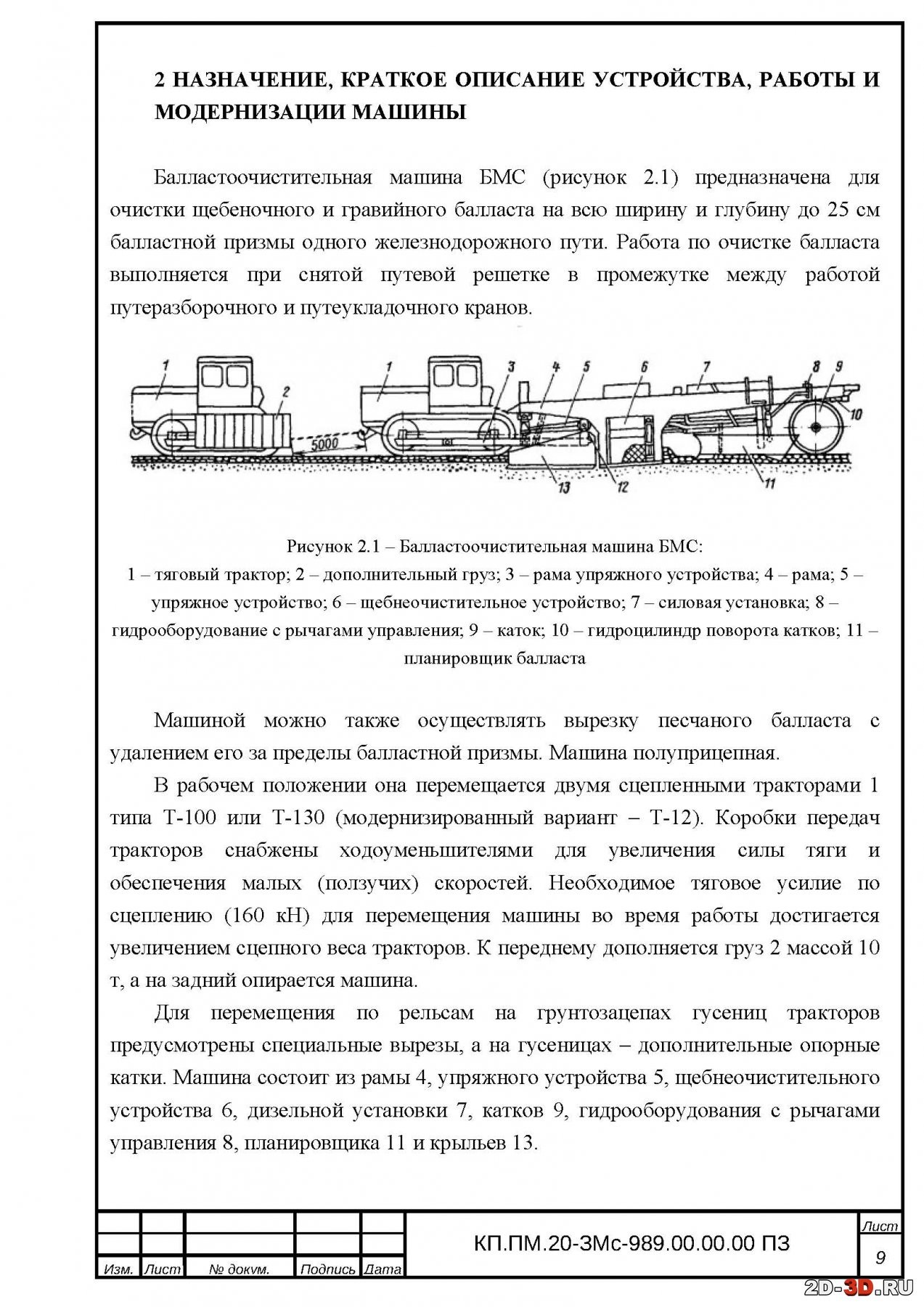

2 Назначение, краткое описание устройства, работы и модернизации машины

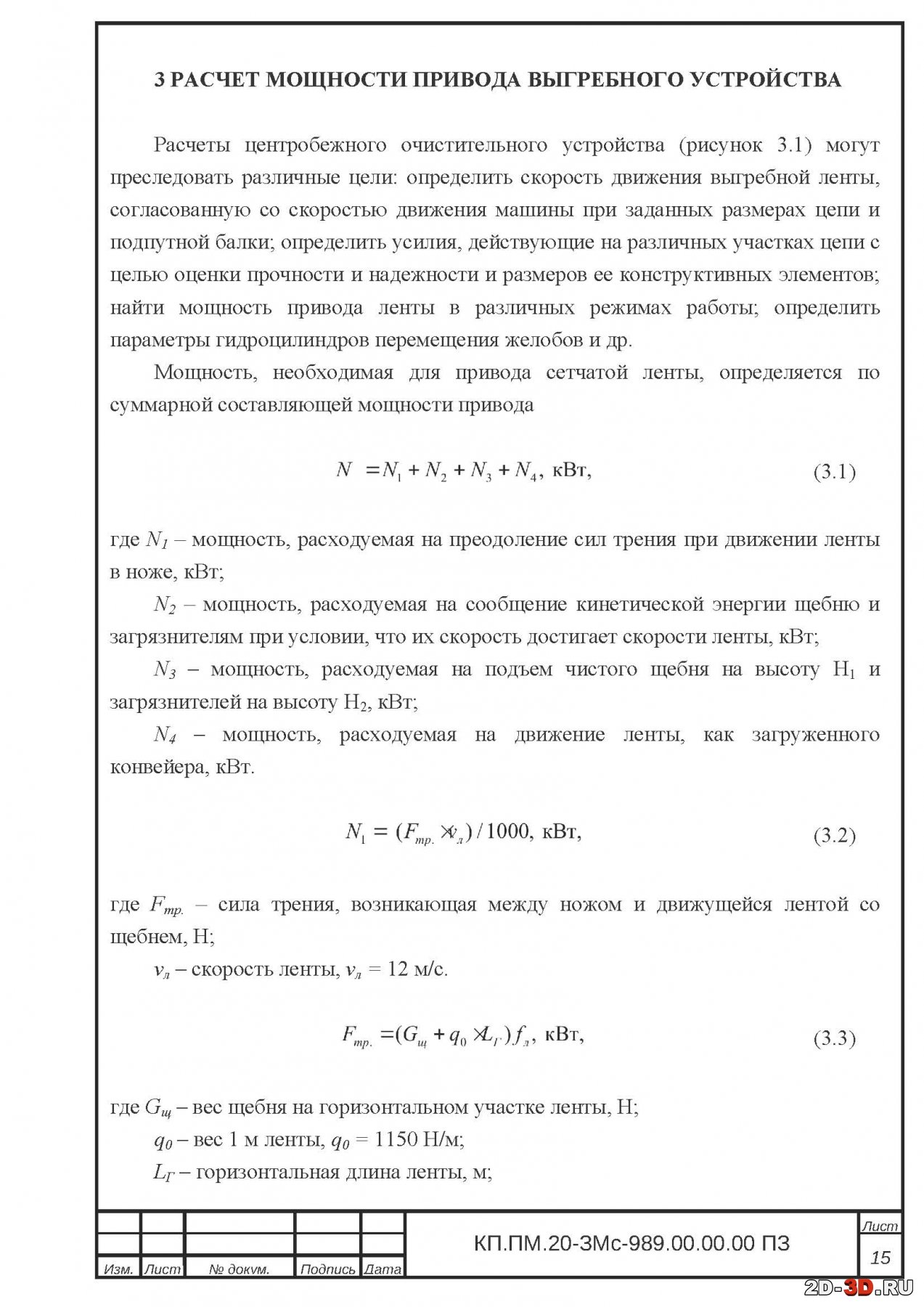

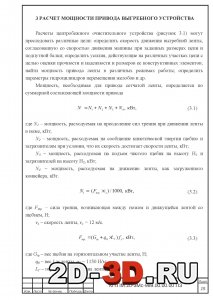

3 РАСЧЕТ МОЩНОСТИ ПРИВОДЫ ВЫГРЕБНОГО УСТРОЙСТВА

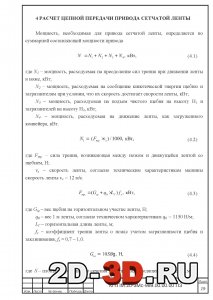

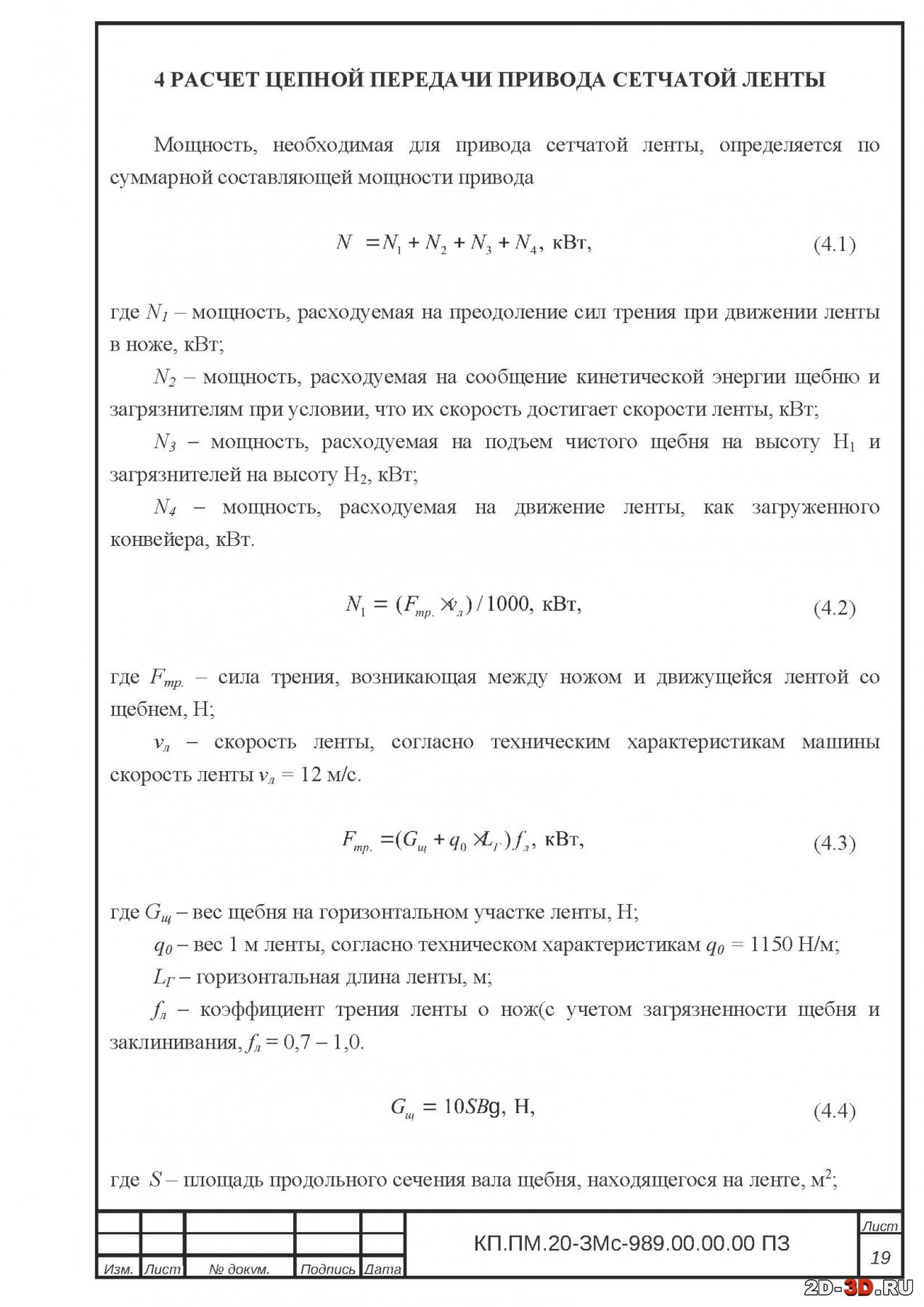

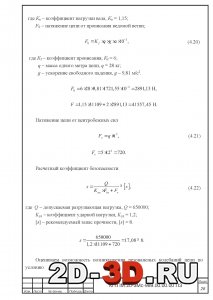

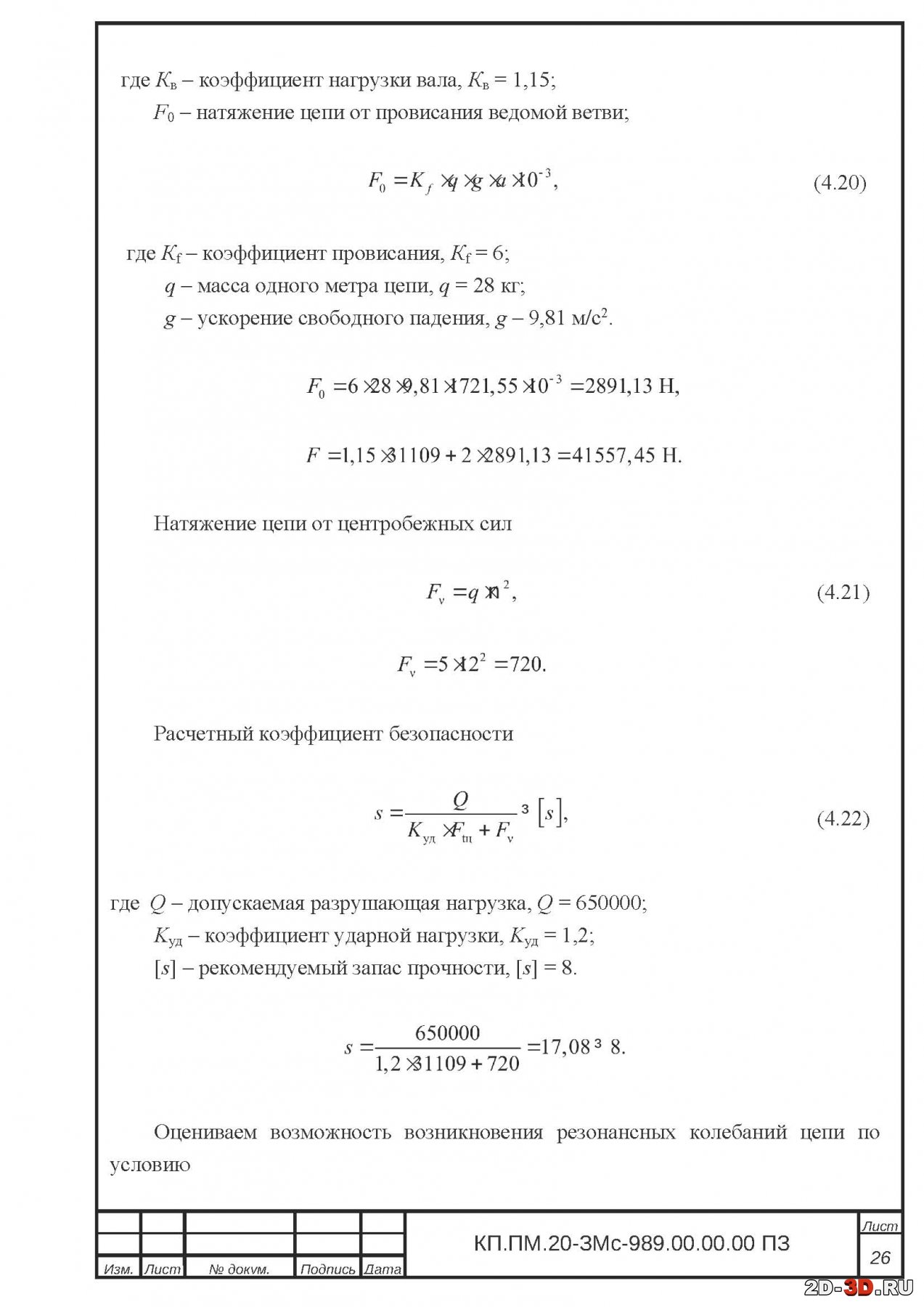

4 РАСЧЕТ ЦЕПНОЙ ПЕРЕДАЧИ ПРИВОДА СЕТЧАТОЙ ЛЕНТЫ

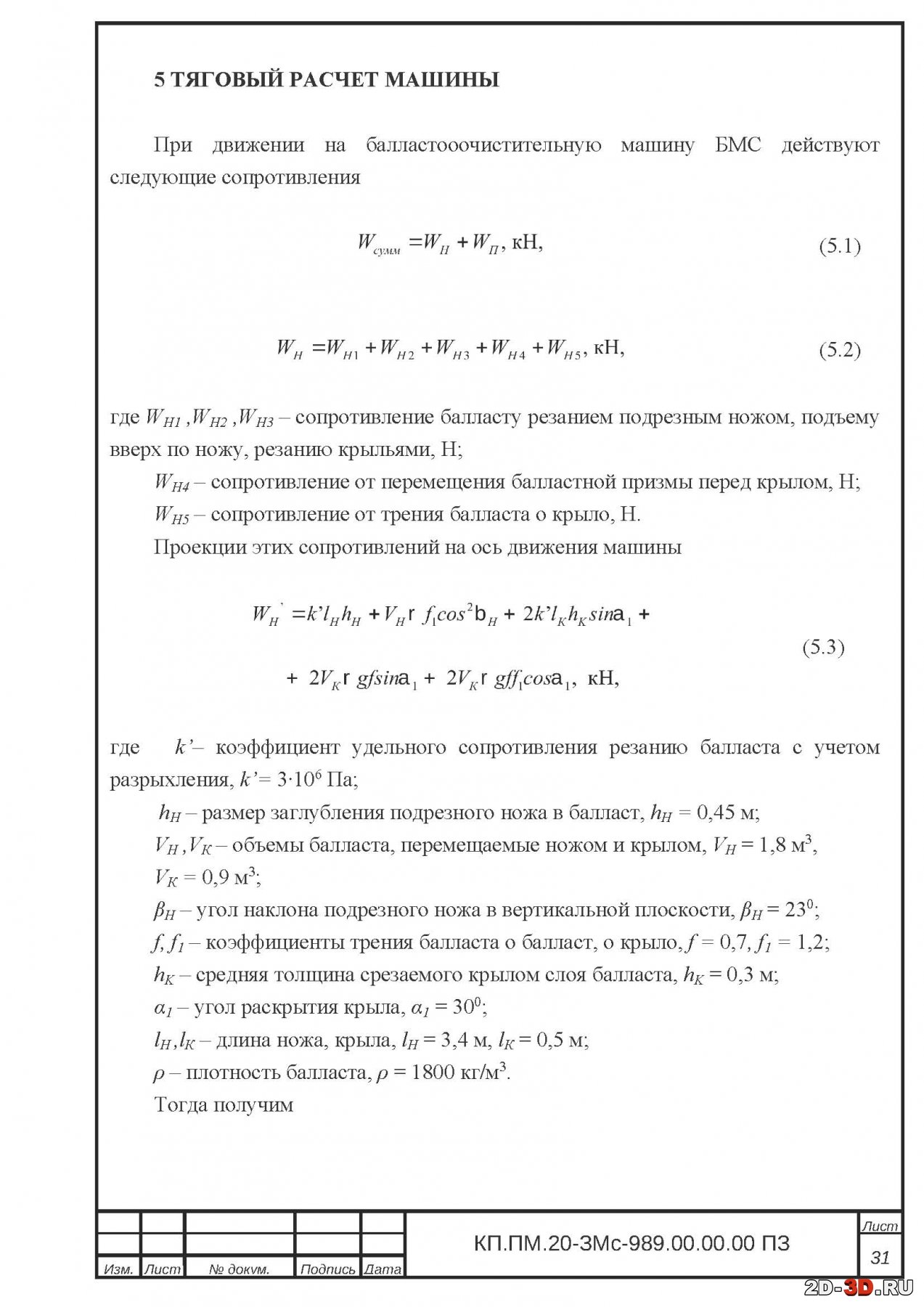

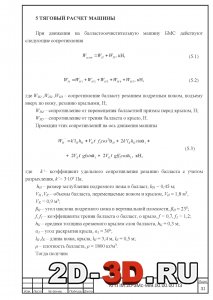

5 ТЯГОВЫЙ РАСЧЕТ МАШИНЫ
6 ТЕХНИКА БЕЗОПАСНОСТИ ПРИ РАБОТЕ МАШИНЫ
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ

Скачать:
Для скачивания файла зарегистрируйтесь на сайте.

В качестве модернизации машины в курсовом проекте предлагается:
замена тяговых тракторов Т-130 на современные тракторы Т-12.6020 Челябинского тракторного завода;
установка более мощного и в то же время более экономичного и экологичного двигателя ЯМЗ-238 вместо морально устаревшего У1Д12, что снизит расход топлива и вредные выбросы;
модернизация подшипниковых узлов приводного вала, которая позволит повысить их надежность и упростить конструкцию узлов, а также снизить их массу;
модернизация планировщика балласта путем установки раздвижных секций, управляемых гидроцилиндрами, вместо ручных откидных секций, что снизит время приведения машины в рабочее положение.
