Проектирование каркаса производственного одноэтажного здания

10 527

Max

22 января 2013

Формат файлов: Компас, AutoCAd
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	Компас, AutoCAd	26 (2)

Курсовой проект на тему: проектирование стального каркаса одноэтажного промышленного здания

Спецификация к ферме

Расчет колонны Расчет усилий Сбор нагрузок

Скачать:

КП состоит из пояснительной записки и 2 чертежей:

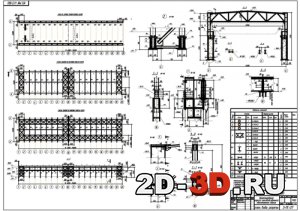

1. Стальной каркас – план, виды, сечения, разрезы

2. Ферма Ф-1

Исходные данные:

·пролет – 24 м;

·длина здания – 114 м;

·шаг колонн – 6 м;

·грузоподъемность крана – 10 т;

·высота головки подкранового рельса – 6 м;

·глубина заглубления колонны – 1,1 м

·район строительства – г. Макеевка

·покрытие – стальной профилированный настил

Содержание пояснительной записки:

Компановка поперечной рамы

Сбор нагрузок на поперечную раму

Расчет усилий в стержнях поперечной рамы

Расчет внецентренно- сжатой колонны

Расчет подкрановой балки

Расчет фермы
