Прожекторная мачта с молниеотводом

SSEEAALL

Вчера, 21:35

Формат файлов: .dwg AutoCAD, .pdf
Кол-во чертежей: 9
Теги: Башня КЖ КМ
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .pdf	(9)

Прожекторная мачта с молниеотводом

Рабочий проект с чертежами в редактируемом формате .dwg AutoCAD

Марка КЖ, КМ

В проекте были выполнены комплекты чертежей марки КЖ (железобетонные конструкции) и КМ (металлические конструкции) в редактируемом формате .dwg AutoCAD. Рабочие чертежи запроектированы в соответствии с заданием, технических регламентов, стандартов и нормативных документов, и обеспечивает безопасную эксплуатацию при соблюдении предусмотренных в рабочих чертежах решений. Все чертежи в проекте легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ, также они дополнительно были продублированы в PDF формат для удобства печати.

Список чертежей:
КЖ (железобетонные конструкции):

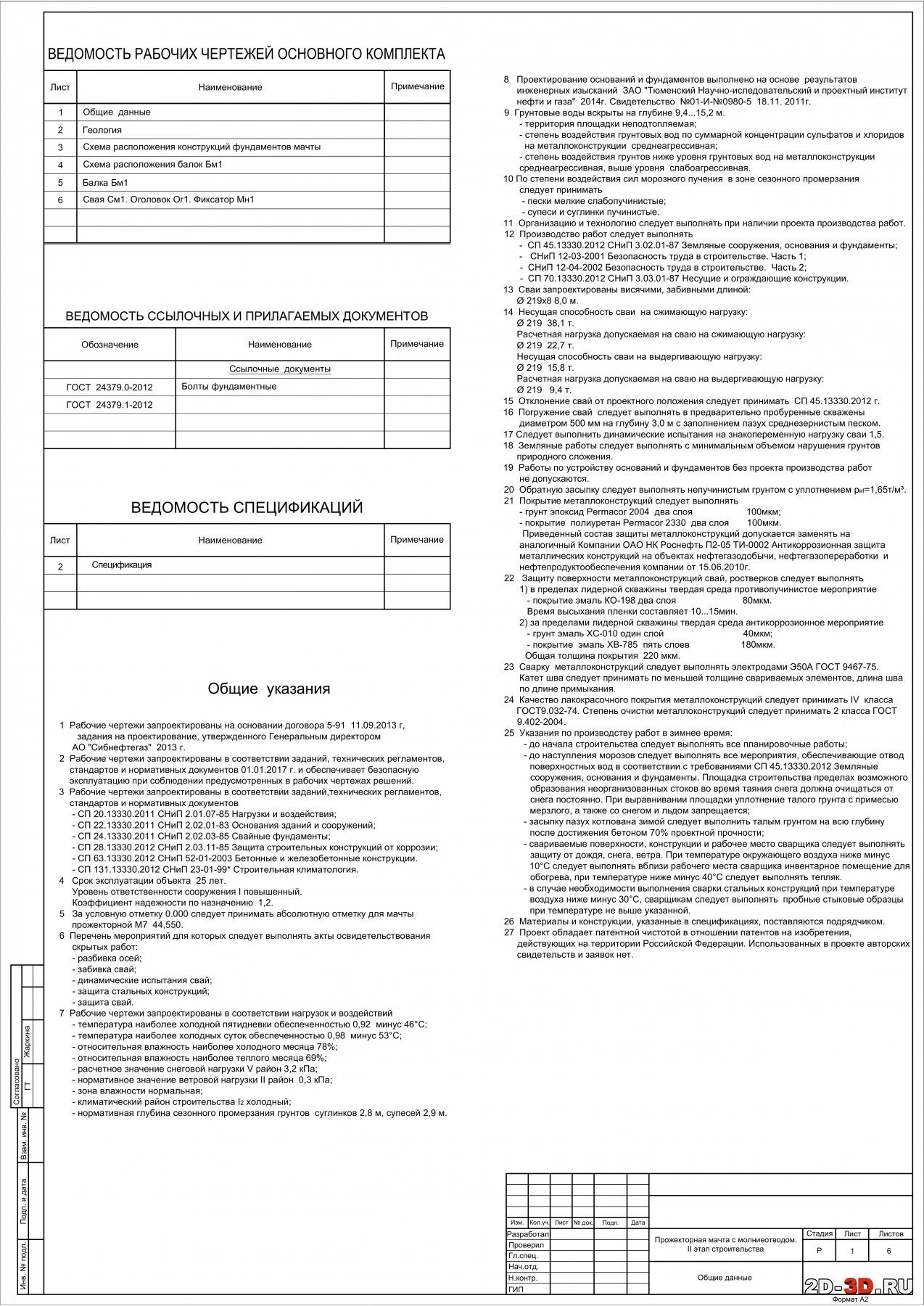

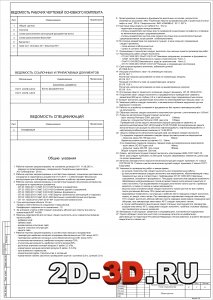

1. Общие данные: нормативы, климатические условия, параметры свай, указания по производству работ. КЖ_01

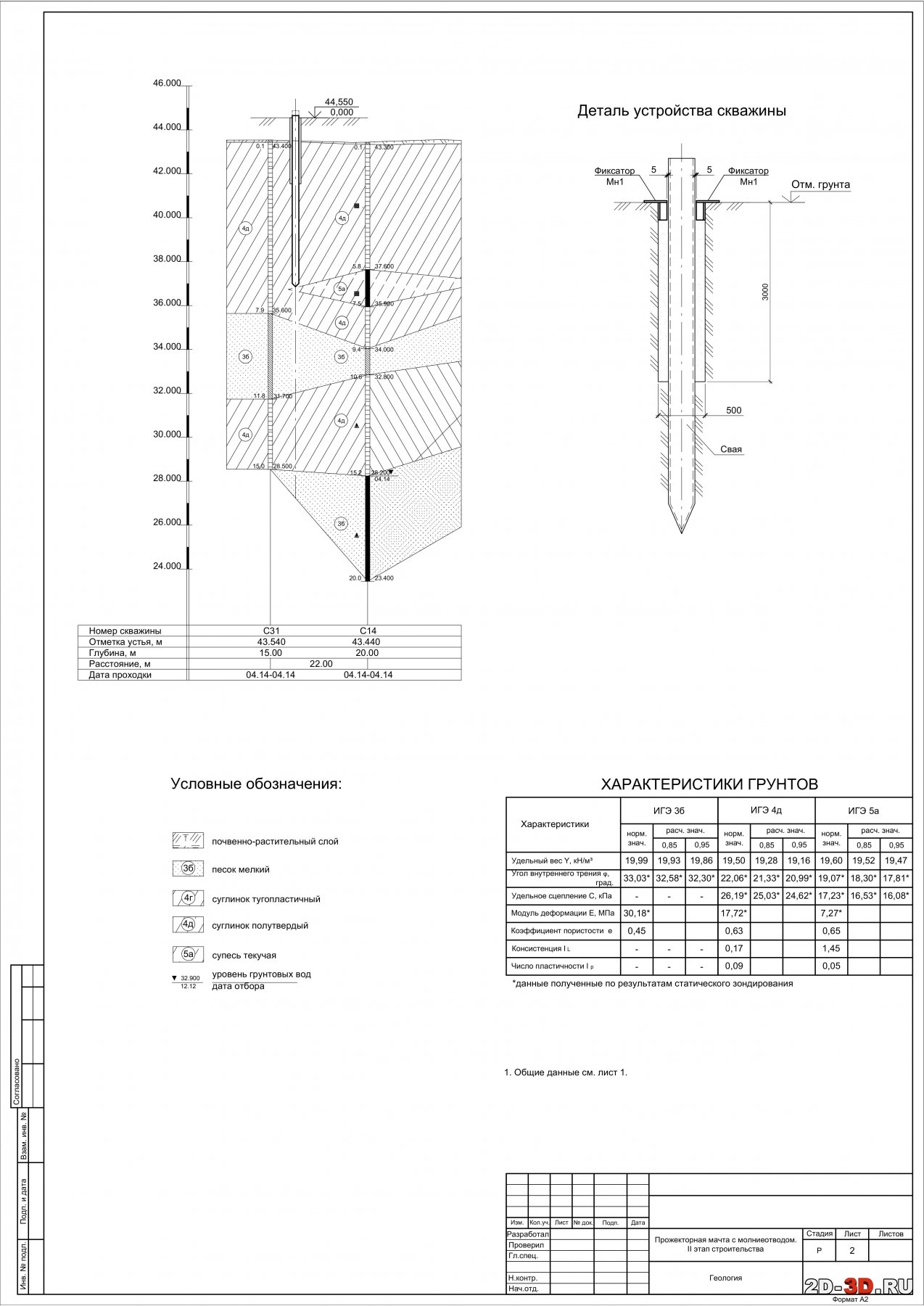

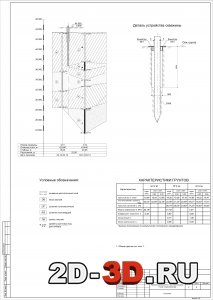

2. Геология: разрезы скважин, отметки устья, глубины, характеристики грунтов (удельный вес, угол трения, сцепление, модуль деформации). КЖ_02

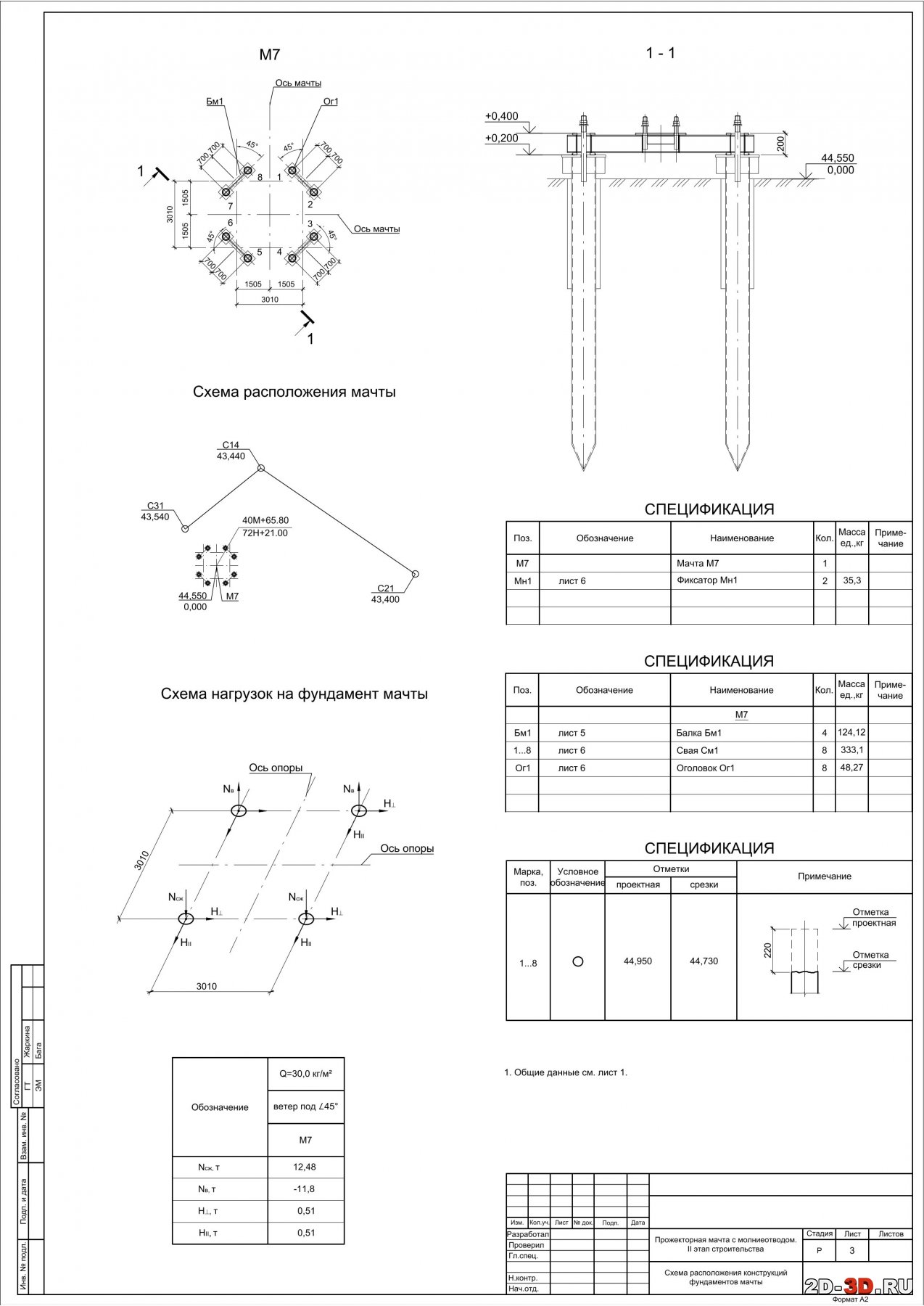

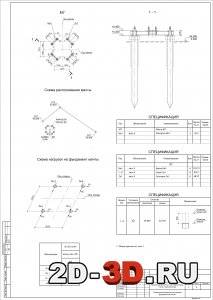

3. Схема фундаментов мачты: расположение осей, нагрузка на фундамент, спецификация элементов (мачта М7, балки, сваи, оголовки, фиксаторы). КЖ_03

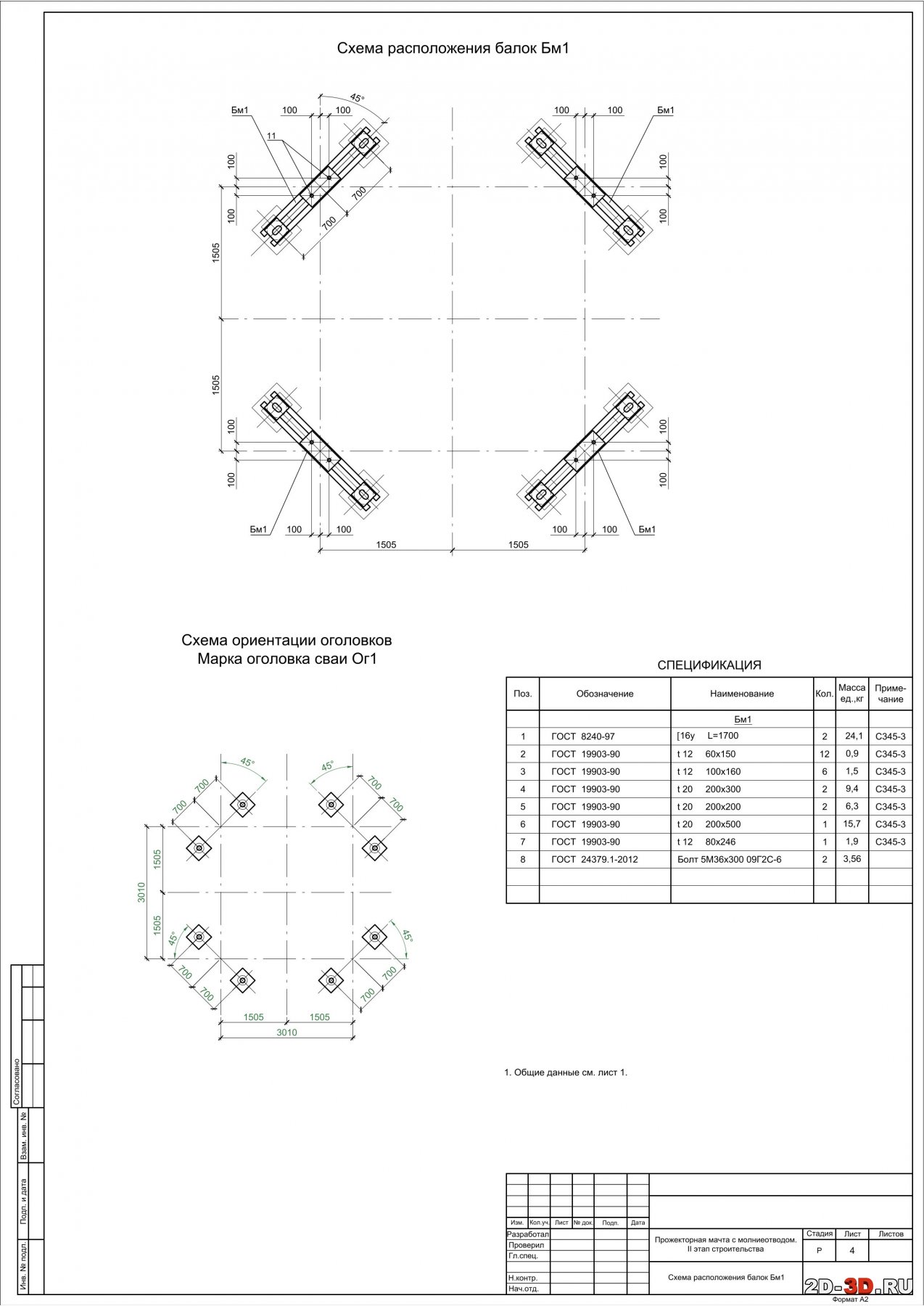

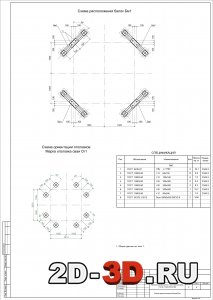

4. Схема расположения балок Бм1: планировка балок, ориентация оголовков свай, спецификация металлопроката и болтов. КЖ_04

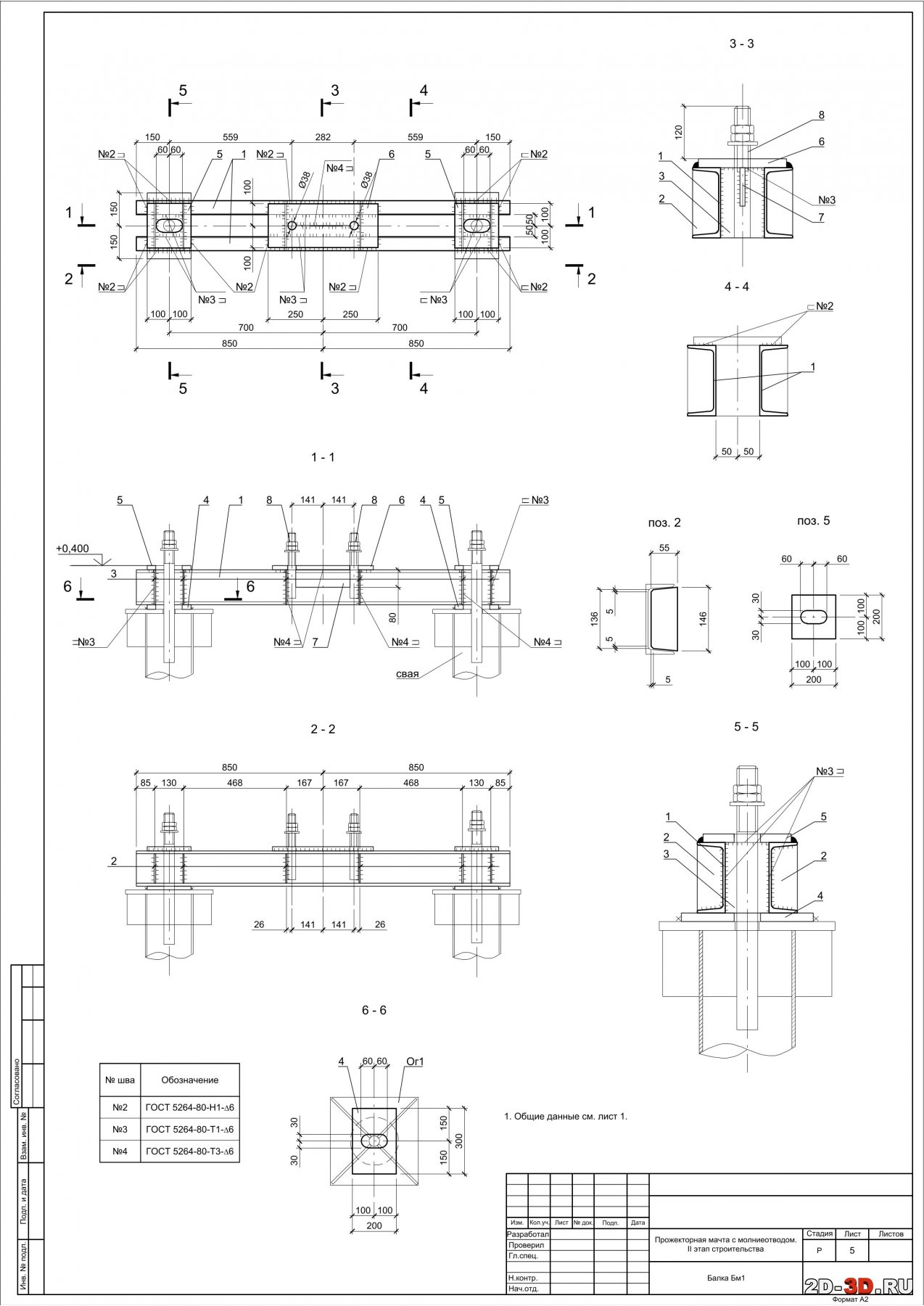

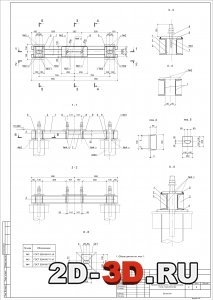

5. Балка Бм1: чертежи узлов, сварные швы (ГОСТ 5264‑80), размеры и соединения. КЖ_05

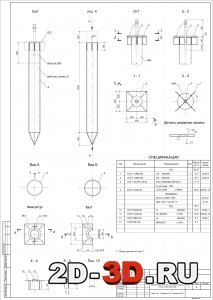

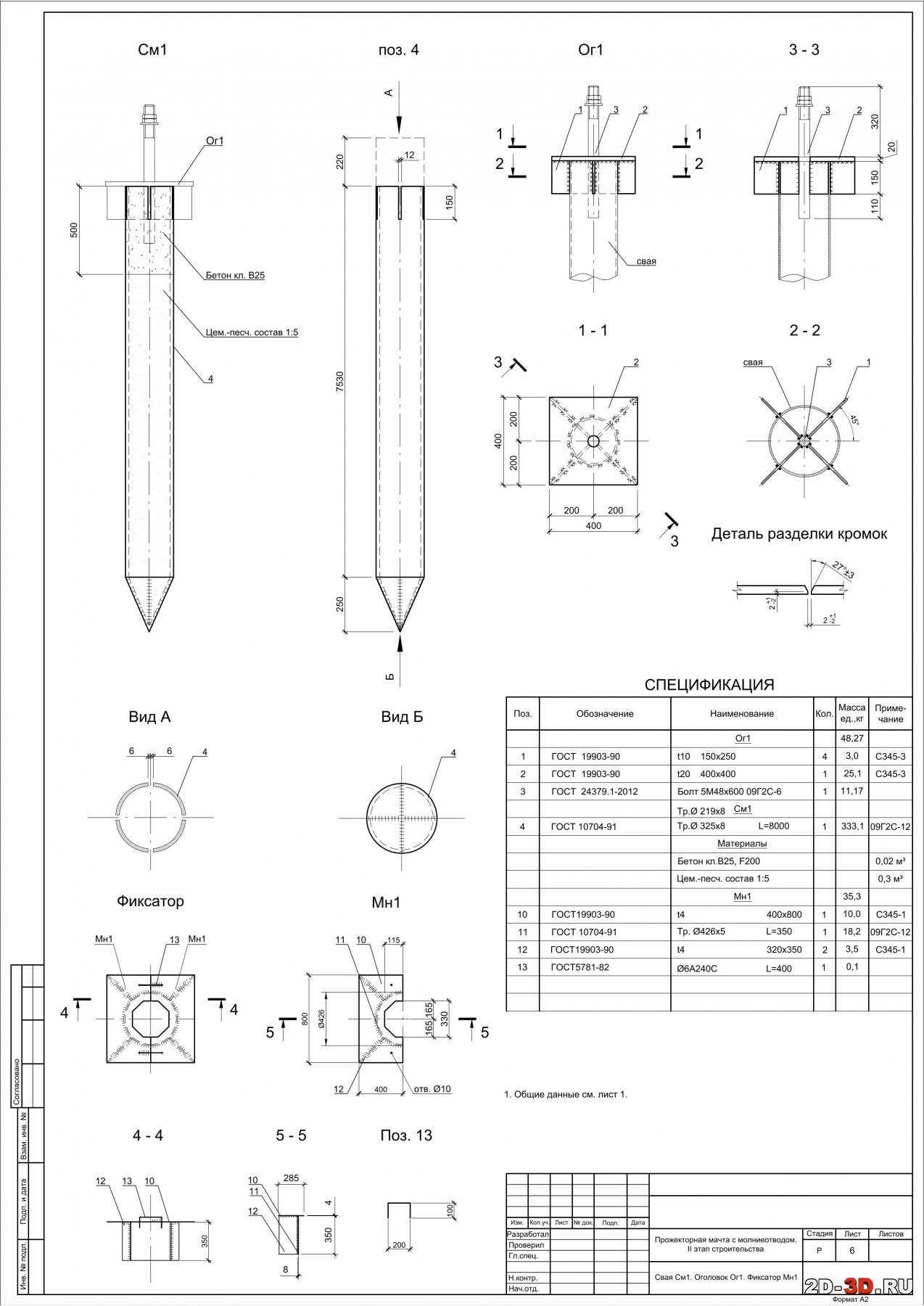

6. Свая См1, оголовок Ог1, фиксатор Мн1: конструктивные чертежи сваи, оголовка и фиксатора, спецификация материалов (бетон В25, трубы Ø325×8, болты, арматура). КЖ_06

КМ (металлические конструкции):

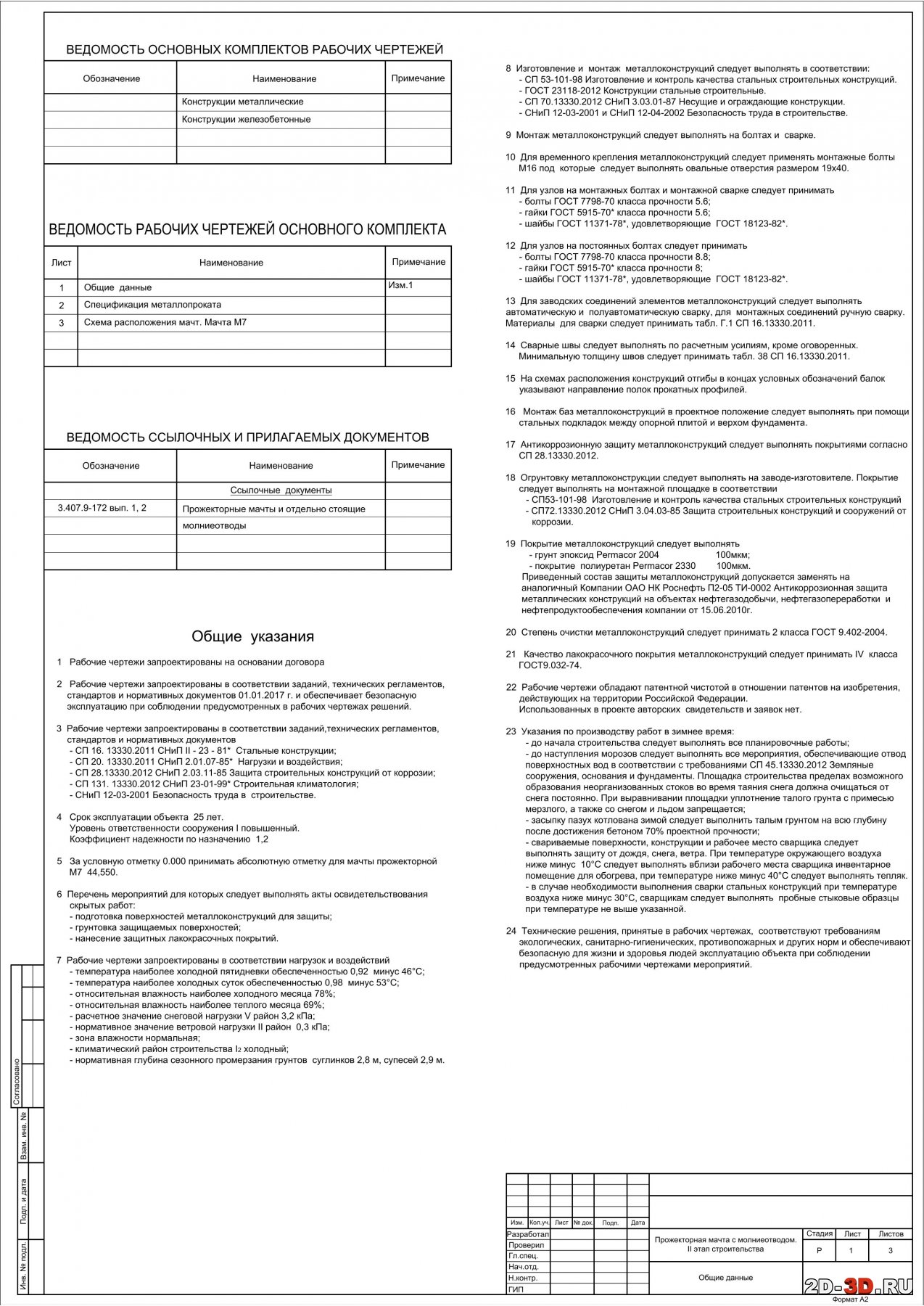

7. Общие данные: нормативы для стальных конструкций, указания по монтажу, сварке, антикоррозионной защите. КМ_01

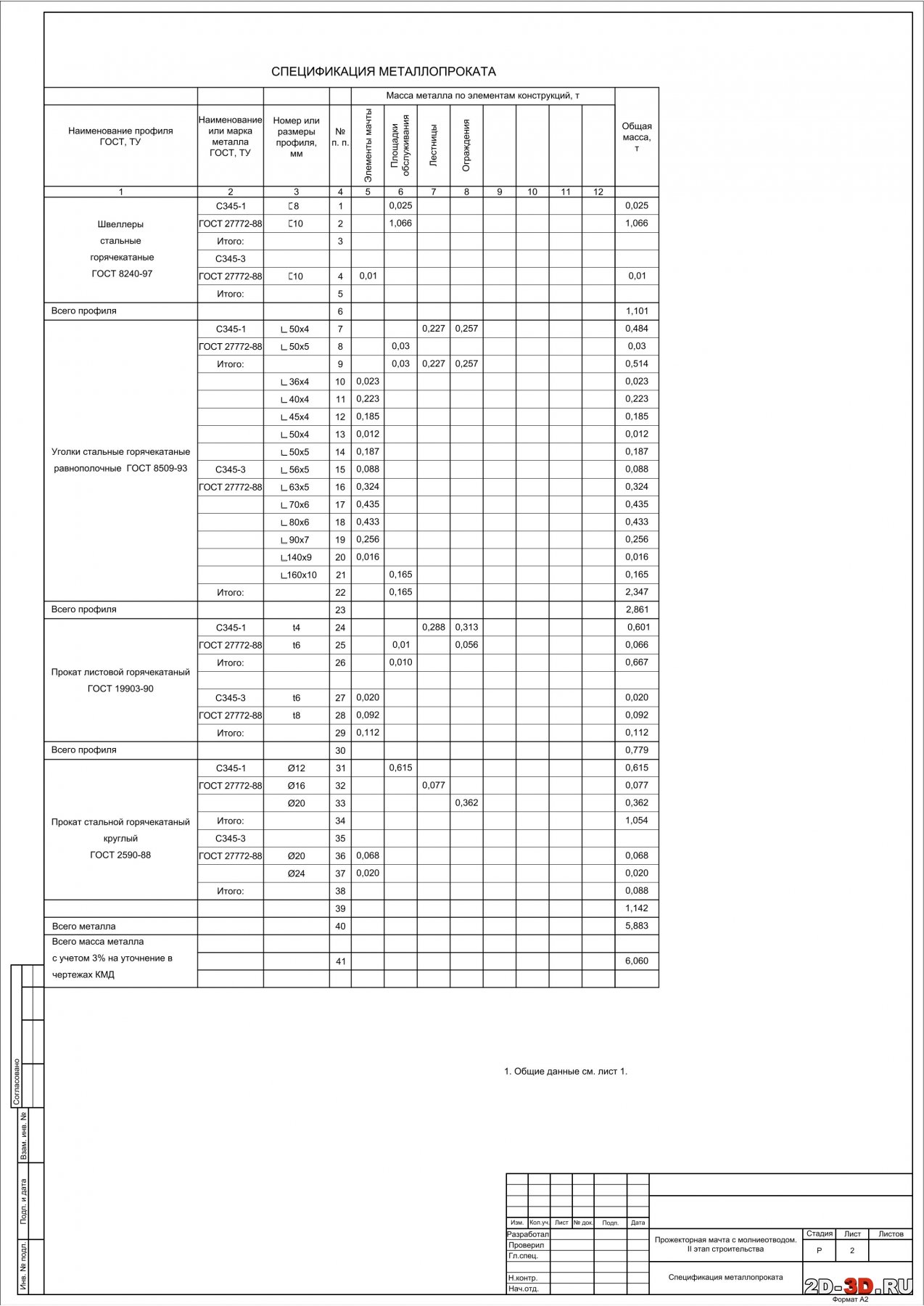

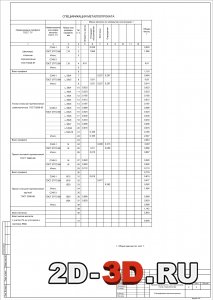

8. Спецификация металлопроката: таблица профилей (швеллеры, уголки, листы, круглый прокат), массы по элементам мачты, площадкам, лестницам, ограждениям. КМ_02

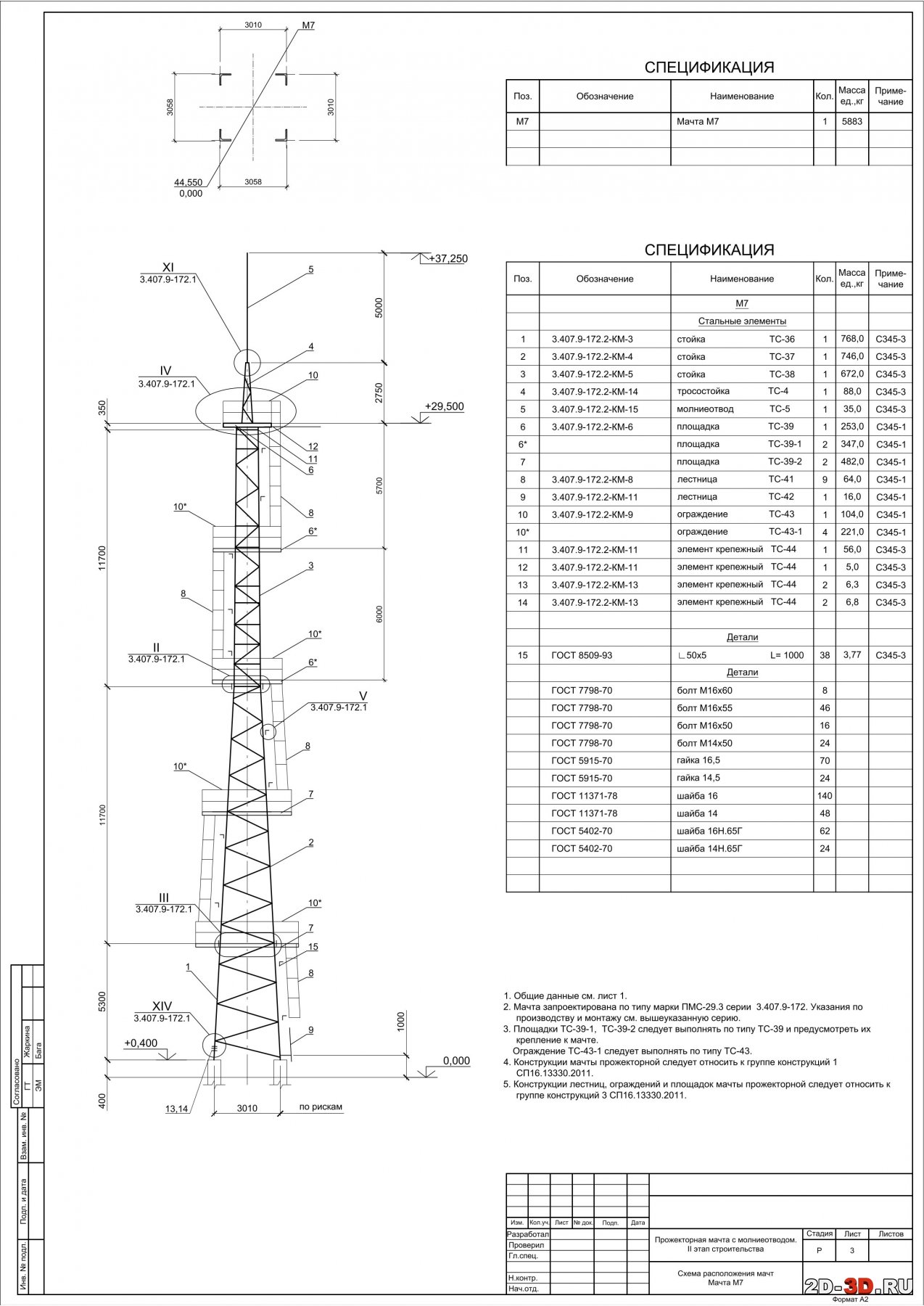

9. Схема расположения мачты М7: план и высотные отметки, спецификация элементов мачты (стойки, площадки, лестницы, ограждения, молниеотвод, крепежные детали). КМ_03
