Башня для мобильной связи Н=40.5м.



Рабочий проект.



Общий вид башни для мобильной связиЛестницаПлощадка
Узел 4ФП-1Спецификация металла площадок


Список чертежей:

Общие указания

Маркировочная схема.

Узел 1.

Узел 2.

Узел 3.

Узел 4.

Соединительные элементы С1-С3.

ФП-1. Геометрическая схема.

ФП-2.

ФП-3.

ФП-4.

Общий вид. Лестницы и площадки.

Площадка 1.

Площадка 2.

Площадка 3.

Площадка 4.

Лестница Л-1.

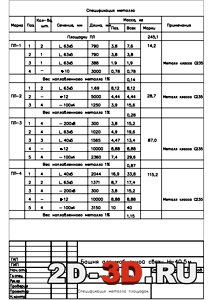

Спецификация металла площадок.



1. Материал конструкции.

1.1 Все конструкции запроектированы из стали класса С245.

1.2 Марка стали и класс приняты согласно таблицам 50; 50б СНиП II-23-81*.

1.3 Материалы для сварки соответствующей стали принимать по табл. 55 СНиП II-23-81*

1.4 Материалы для сборки монтажных соединений принимать следующие:

- болты по ГОСТ 7798-70*, класса точности В, класса прочности 4,6 из стали С 245 по ГОСТ 27772-88, технические требования по ГОСТ 1759.0-87 и ГОСТ 1759.4-87*;

- гайки по ГОСТ 5915-70* класса прочности 6 из стали С 235 по ГОСТ 27772-88, технические требования по ГОСТ 1759.3-87* и ГОСТ 1759.0-87*;

- шайбы по ГОСТ 11371-78* из стали С235  по ГОСТ 27772-88, технические требования по ГОСТ 18123-82*.

Запрещается использовать болты без клейма и маркировки. Клейма и маркировка должны соответствовать ГОСТ 1759-87*

1.5 Анкерные болты d=42 мм изготавливаются из стали ВСт3ККП2;

1.6 Прокат арматурный периодического профиля класса A-III по ГОСТ 5781-82.



2. Указания по изготовлению, монтажу и технике безопасности.

2.1 Изготовление, монтаж и приемку работ вести в соответствии со следующими нормативными документами:

- СНиП III-18-75 "Металлические конструкции. Правила производства и приемки работ"

- СНиП III-4-80 "Техника безопасности в строительстве";

- правила пожарной безопасности при производстве СМР.

2.2 Монтаж конструкций вести по специально разработанным проектам ПОС и ППР.

2.3 Заводские монтажные швы должны выполняться в соответствии с ГОСТ 5264-80 (ручная сварка) и ГОСТ 8713-79 (автоматическая и полуавтоматическая сварка).

Сварку элементов сооружения выполнять электродами Э-42 ГОСТ 9467-75 и сварочной проволокой СВ-08А ГОСТ 10157-79*.

2.4 Все неоговоренные катеты швов принимать по минимальной толщине свариваемых между собой элементов.

2.5 Монтажные соединения выполнять на сборочных болтах с последующей электрической сваркой.



3. Антикоррозийная защита.

3.1 Все металлические конструкции защищать от коррозии окраской эмалями ПФ 115 в 3 слоя по грунтовке ГФ 019 в 2 слоя. Общая толщина покрытия полной заводской готовоности 55 мкм. Первый слой грунтовки выполнить на заводе изготовителя.

3.2 Все трубчатые элементы должны иметь заглушки из пластин толщиной 3 мм.

3.3 Антикоррозийная защита должна проволиться в соответствии с требованиями:

- СНиП 3.04.03-85* "Защита строительных конструкций и сооружений от коррозии. Правила производства и приемки работ".

- СНиП 12.3.005-75* "Система стандартов безопасности труда. Работы окрасочные. Общие требования безопасности".

3.4 Окраску в соответствии с правилами дневной маркировки произвести по отдельному проекту, в котором должны быть разработаны мероприятия по маркировкекак в дневное, так и сигнальное освещение в ночное время.



Чертежи выполнены в AutoCAD, dwg.
